LYYRA – Hakaniemen uusi tiilikortteli

Maiju Paasiviita
Kaupallinen yhteistyö
Wienerberger Oy Ab logoWienerberger Oy AbLue lisää
Päivitetty 24.03.2023

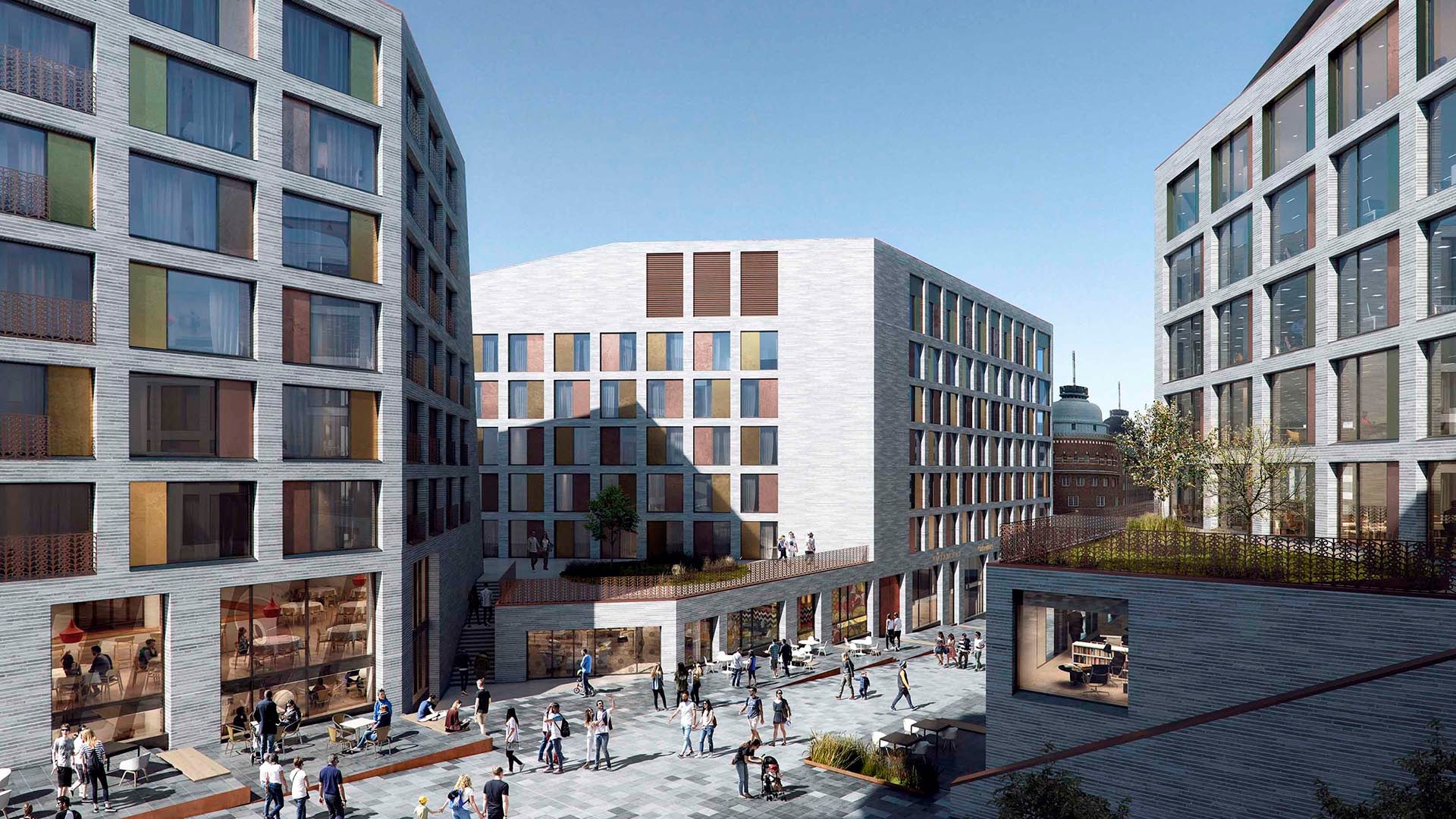

1920 Lyyra_2_kävelykatu_havainnekuva

Havainnekuva kertoo, miltä rakenteilla oleva LYYRA-kortteli näyttää.

Hakaniemeen on rakenteilla uusi maamerkki, kolmen rakennuksen LYYRA-kortteli. Alueen viime vuosien lähes ainoat uudisrakennukset nousevat Siltasaarenkadun molemmin puolin aivan metron sisäänkäynnin viereen.

Uusien rakennusten tieltä on purettu vanhat virastorakennukset. Ensimmäisessä vaiheessa vuoden 2023 keväällä valmistuu 7-kerroksinen toimistorakennus. Myöhemmin valmistuvat vielä asuinkerrostalo sekä hotelli. Kokonaisuudessaan alueelle rakennetaan n. 28 000 brm2 uutta tilaa.

Kohteen arkkitehtisuunnittelusta vastaa ARCO, rakennesuunnittelusta Ramboll Oy ja rakentamisesta Haahtela.

Tiilipalkit tärkeä osa julkisivutoteutusta

LYYRAn rakennusten julkisivut ovat paikalla muuratut, joskin kohteen ensimmäinen kerros on julkisivuratkaisultaan lasia. Tästä syystä muuraukset toisesta kerroksesta ylöspäin ovat vaatineet kannakointeja kerroksittain. Kannakointi kohteessa on tehty käyttäen Jevithin teräskonsoleita, joiden avulla tiilipalkit on asemoitu oikeaan korkoon. Muuraus tukeutuu tiilipalkeille ja edelleen teräskonsoleiden kautta rakennuksen rungolle. Teräskonsoleiden ja tiilipalkkien avulla on pystytty toteuttamaan julkisivun isot aukot ja useamman tiilen levyiset sisäänvedot. Rakennusten ikkunasmyygit ovat kahden tiilen syvyisiä, joten ylityksen toteutus tiilipalkeilla oli tässä kohteessa ulkonäöllisistä syistä erityisen tärkeää.

Betonilla ja teräksellä vahvistetut tiilipalkit valmistetaan aina kohdekohtaisten julkisivusuunnitelmien mukaisina. LYYRAn tiilipalkissa käytetään ilmeeltään samaa Utu Vuolu -tiiltä kuin muualla tiiliverhouksessa. Siten muurausilme on koko seinän osalta yhtenäinen ja viimeistelty.

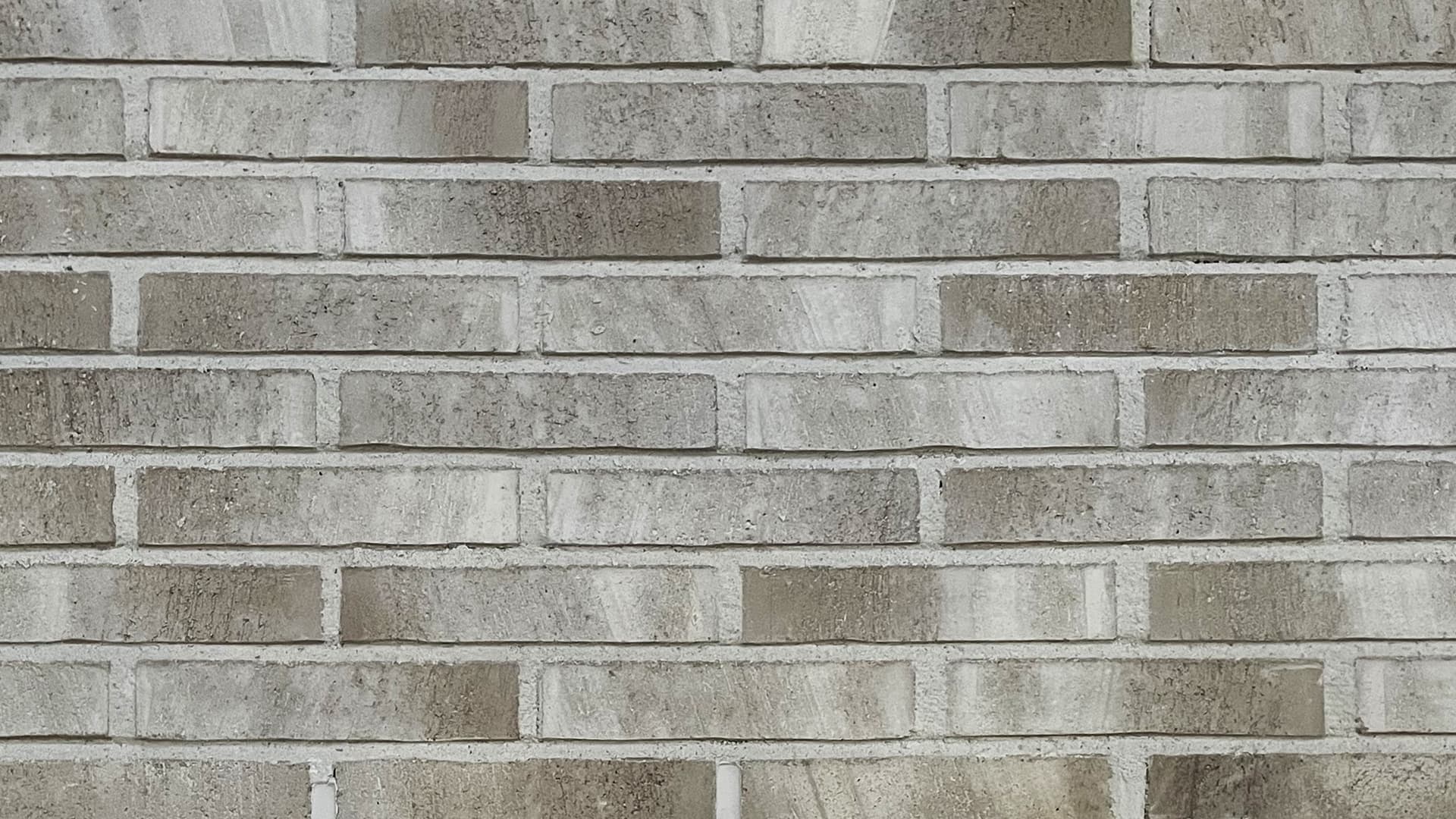

LYYRAn tiilipalkissa käytetään ilmeeltään samaa Utu Vuolu -tiiltä kuin muualla tiiliverhouksessa.
LYYRAn tiilipalkissa käytetään ilmeeltään samaa Utu Vuolu -tiiltä kuin muualla tiiliverhouksessa.

Julkisivun onnistuneen toteutuksen on varmistanut työmaan, suunnittelijoiden ja Wienerbergerin tiivis yhteistyö. Ratkaisuja on mietitty etukäteen, jotta haasteellinen kokonaisuus on saatu toteutettua. Erityistä tarkkuutta on vaatinut julkisivumuurauksen sovittaminen yhteen rungon kanssa. Kohteeseen valittiin teräskonsolit niiden säätömahdollisuuksien takia ja näin pystyttiin huomioimaan elementtirungon asennustoleranssit.

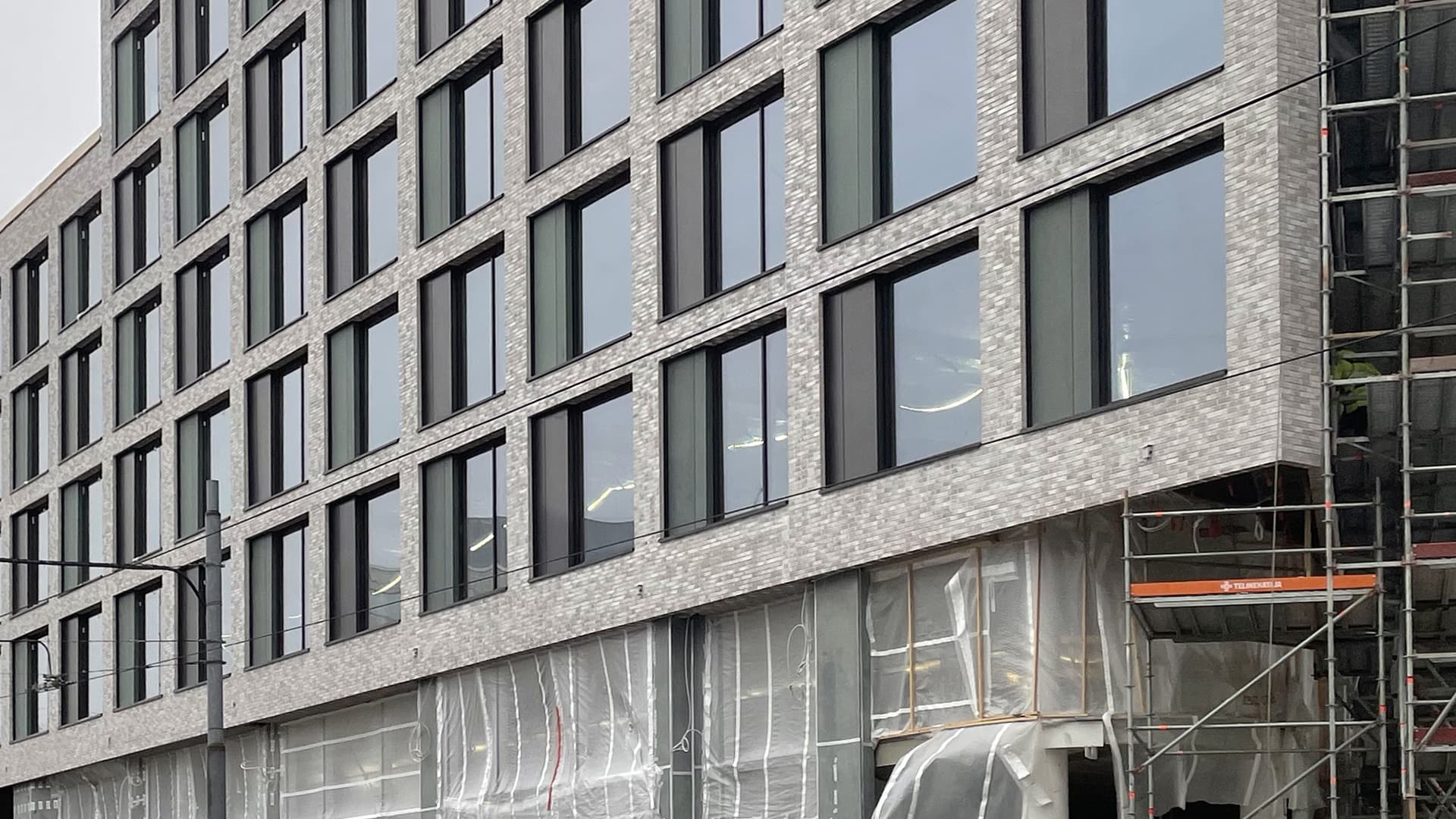

Kannakointi kohteessa on tehty käyttäen Jevithin teräskonsoleita, joiden avulla tiilipalkit on asemoitu oikeaan korkoon.
Kannakointi kohteessa on tehty käyttäen Jevithin teräskonsoleita, joiden avulla tiilipalkit on asemoitu oikeaan korkoon.

Tiilipalkkien suunnittelun lähtökohtana ovat julkisivun arkkitehti- ja rakennesuunnitelmat. Lähtötietoina tarvitaan muurauksen kannakoinnin perusperiaatteet, liikuntasaumojen sijainnit ja mahdolliset erityiskuormitukset. Lisäksi tarvitaan julkisivumuurauksen tiilityypit, mitat, korot sekä tiilen limitys ja jako. Näiden pohjalta Wienerbergerin suunnittelupalvelu mitoittaa tarvittavat palkkiratkaisut ja toimittaa tilaajalle palkkirakenteiden tuotantokuvat ja tarvittavat asennusohjeet.

Info

Info

LYYRAn ensimmäinen vaihe, toimistorakennuksen julkisivu lukuina:

  • 88 816 julkisivutiiltä
  • noin 900 erikoismuotoista tiiltä
  • 744 kappaletta erilaisia tiilipalkkeja
  • 1473 kappaletta erilaisia teräskonsoleita muurauksen kannatukseen

Tutustu LYYRAn julkisivuissa käytettyihin Vuolu-tiiliin.
Lue lisää tiilipalkeista Wienerbergerin verkkosivuilta.
