Liukuovesta ovijärjestelmäksi – mitä 20 vuotta on muuttanut ovien suunnittelussa?

Liune-liukuovi tuli markkinoille vuonna 2006. Ensimmäiset ovet olivat tuolloin18 millimetrin paksuisia melamiiniovia, ja valikoima oli nykyiseen verrattuna suppea. Liunen seinäelementtiin perustuva ratkaisu osoittautui kuitenkin pitkäikäiseksi innovaatioksi, sillä rungon perusrakenne on säilynyt pitkälti samana.

Tuotekehitys on kohdistunut muun muassa elementtien korkeuksiin, kiskoratkaisuihin, ovilehtiin ja eri käyttötarkoituksia palveleviin rakenteisiin. Suunnittelijan valittavaksi on tullut useita runkosyvyyksiä ja teknisiltä ominaisuuksiltaan erilaisia ovia.

Vuoden 2006 melamiiniovesta on edetty järjestelmään, jossa samaan hankkeeseen voidaan määritellä esimerkiksi kosteantilan liukuovi, ääntä eristävä ovi ja palo-ovi sekä niitä täydentäviä saranaovia. Käyttötarkoitus määrittää, millaisia ominaisuuksia ovelta ja sitä ympäröivältä rakenteelta tarvitaan.

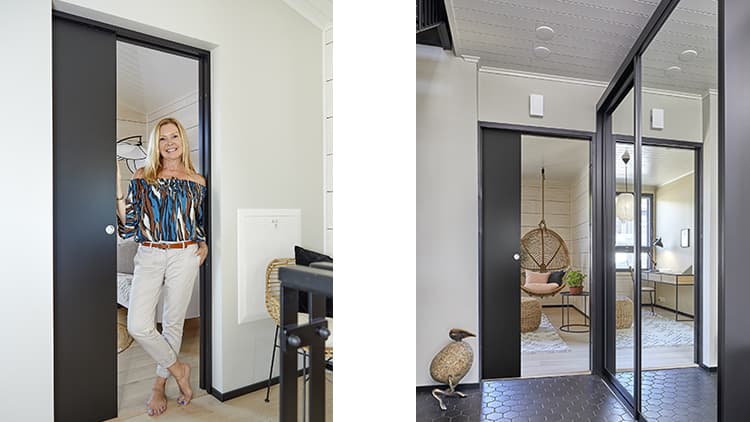

Hoiva- ja palveluasumisessa korostuvat esteetön kulku ja oven helppo käyttö. Seinän sisään liukuva ovilehti ei tarvitse avautumistilaa kulkureitiltä, ja oviaukko voidaan toteuttaa kynnyksettömänä. Automaatiota voidaan ohjata painikkeella, kaukosäätimellä tai liiketunnistimella, ja vedin voidaan sijoittaa käyttötarpeen mukaan tavallisesta poikkeavaan korkeuteen.

Sairaaloissa mukaan tulee myös pintojen hygienia. Liune Safe -liukuovi on tarkoitettu muun muassa sairaala- ja hoivakohteisiin, ja sen ovipinnat on suunniteltu kohteisiin, joissa mikrobikasvustojen ehkäisy ja pintojen puhdistettavuus ovat tavallista tärkeämp

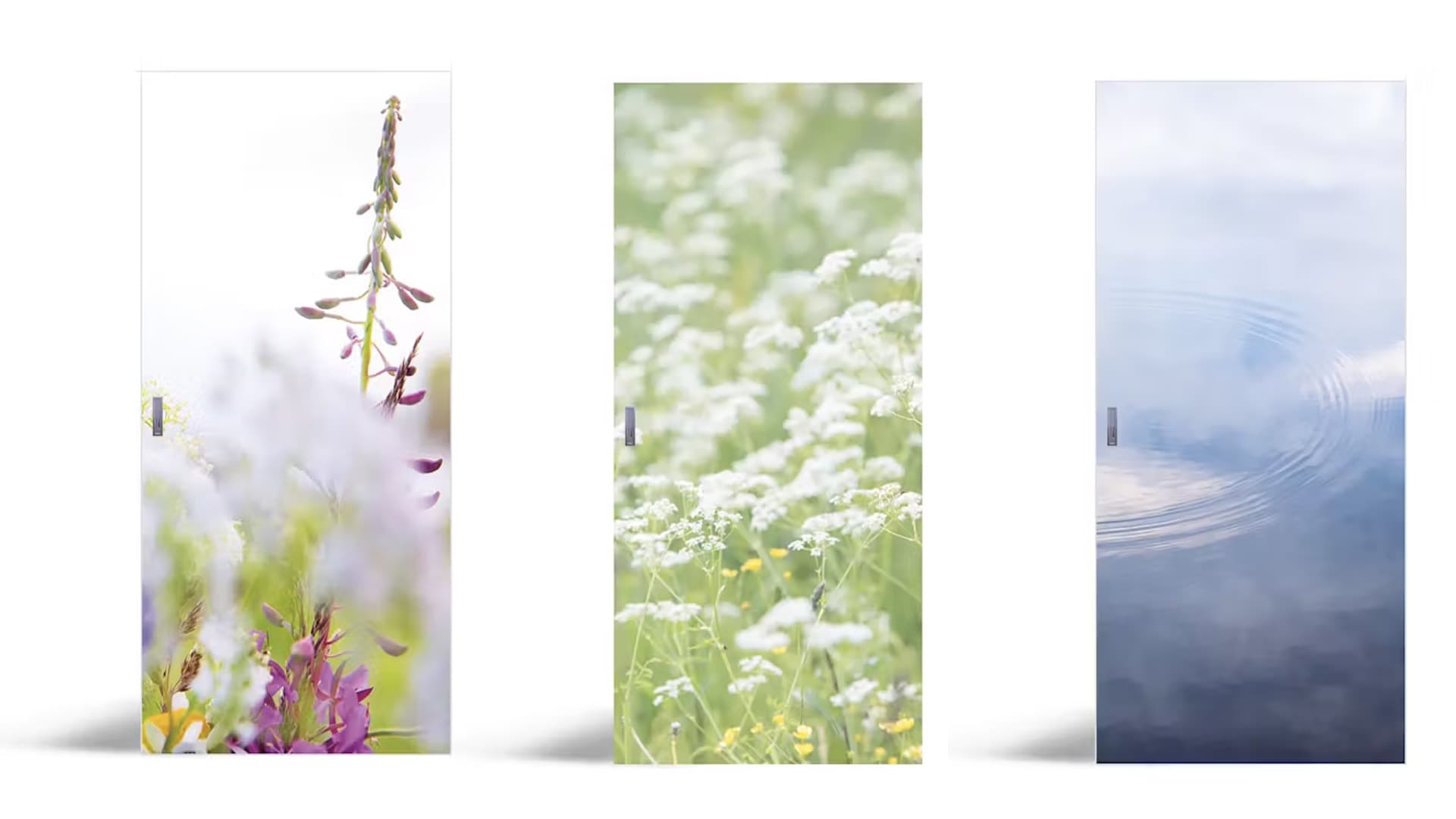

Materiaalivalikoima on laajentunut maalatuista ovista puupintoihin, lasiin, printtipintoihin ja CLT-oviin. Oveen voidaan toteuttaa myös asiakkaan oma kuva tai printti, mikä antaa suunnittelijalle mahdollisuuden käsitellä ovipintaa osana tilan muuta materiaalija värisuunnittelua.

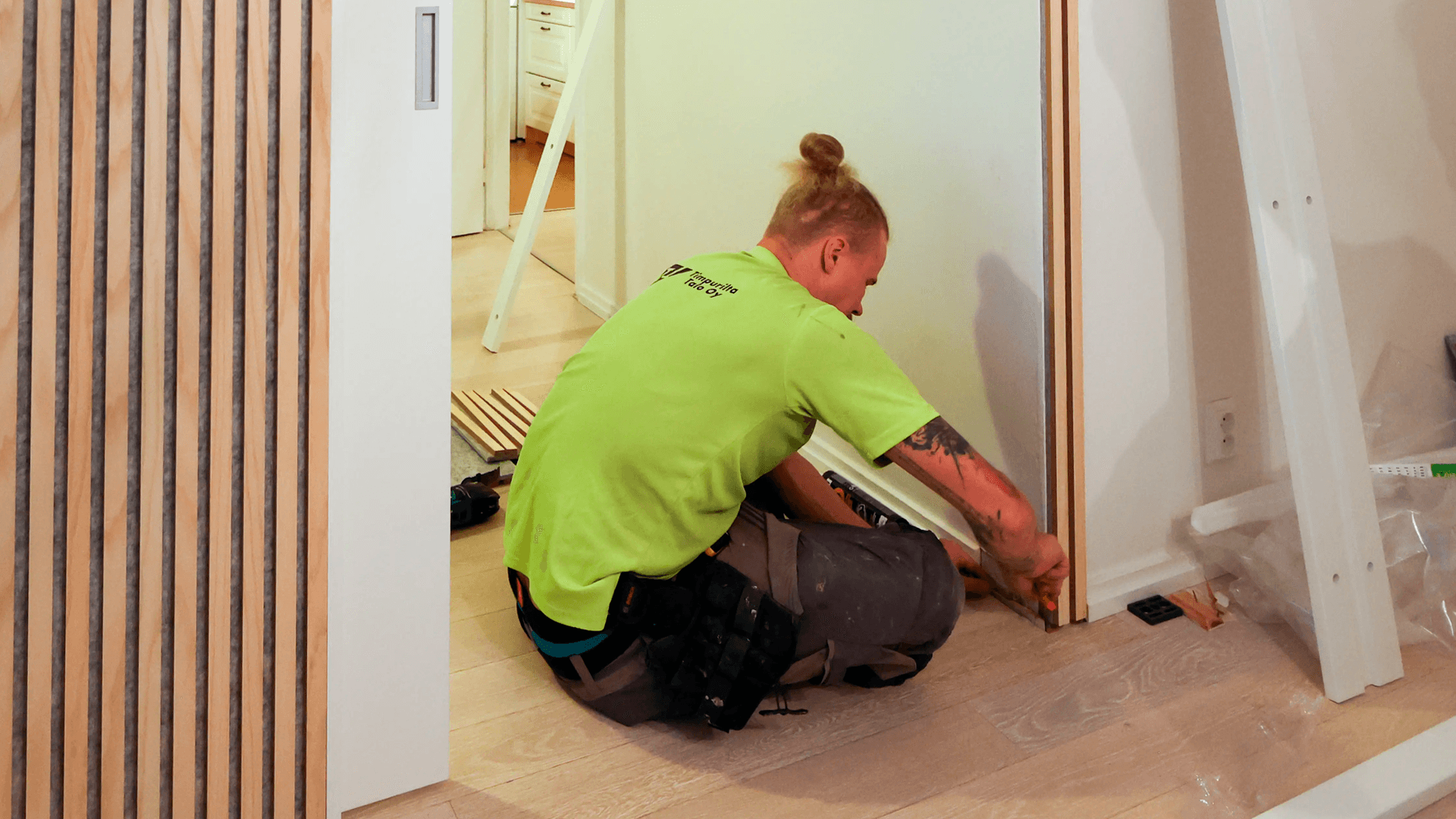

Myös oven ympäröivä seinäpinta voidaan suunnitella osaksi samaa ilmettä. Liukuovielementin päälle tehtävä levytys mahdollistaa esimerkiksi akustiikkapaneelien käytön ilman näkyvää pintakiskoa. Katso videolta, miten Mikko Merelä toteutti työhuoneen väliseinän, jossa seinän sisään liukuva ovi yhdistettiin akustiikkapaneelipintaan.

2020-luvulla valikoima laajeni liukuovista myös saranaoviin ja palo-oviin.

Kaikki rakennuksen oviaukot eivät sovellu liukuovelle, eikä sama ovityyppi palvele jokaista tilaa. Saman pinnan ja materiaalin käyttäminen liuku- ja saranaovissa antaa suunnittelijalle mahdollisuuden valita ovityyppi tilan, kulkureittien ja rakenteen perusteella ilman, että materiaalimaailma vaihtuu oviaukosta toiseen.

Esimerkiksi CLT-mallistossa on sekä seinän sisään liukuva että kääntyvä sisäovi. Sama materiaali voidaan näin toistaa kohteessa riippumatta siitä, kumpi ovityyppi tilaan soveltuu.

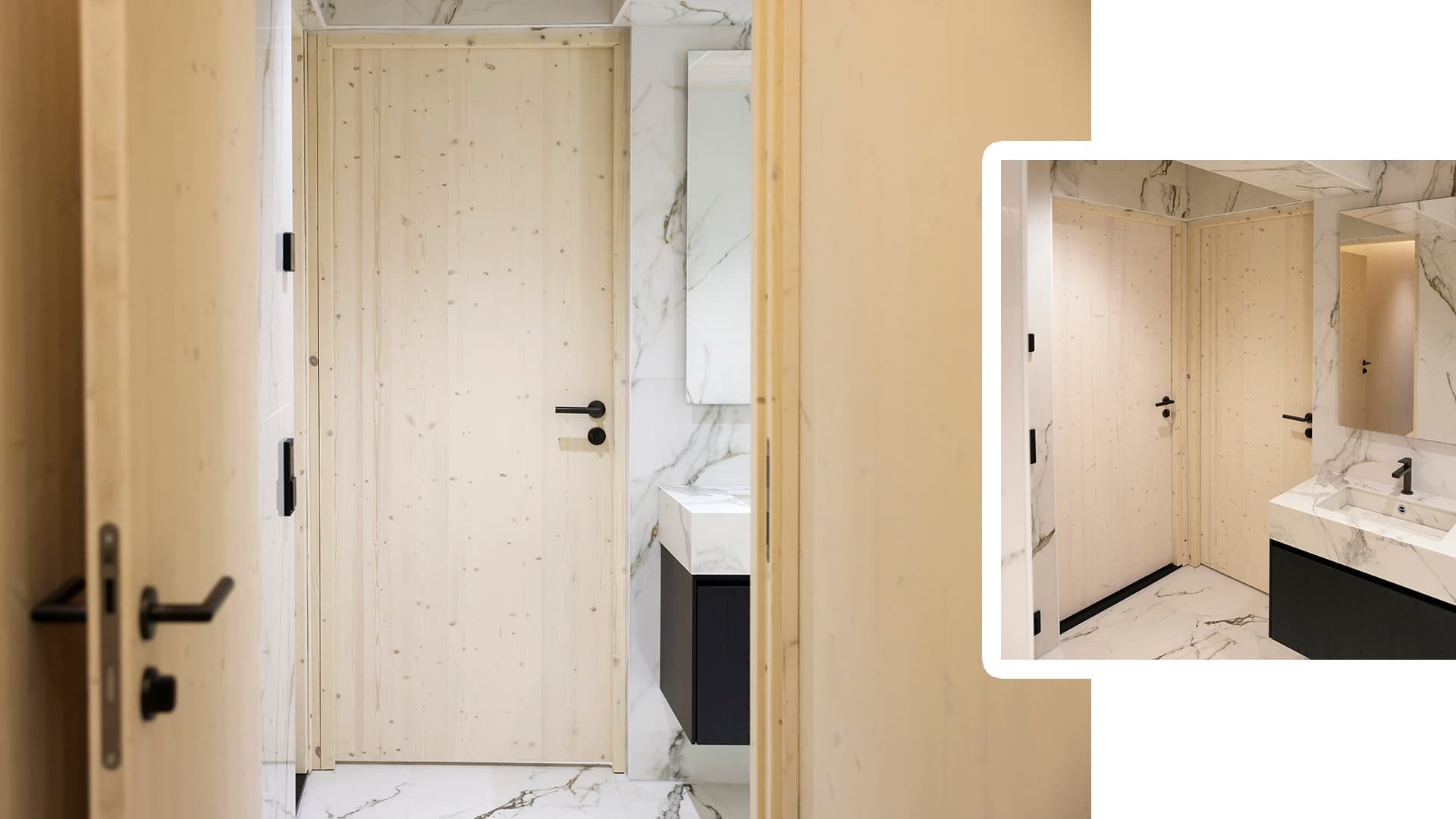

CLT-ovia on käytetty myös Harri Syrjäsen kodissa, jossa luonnollinen puupinta valittiin osaksi sisustusta. Rakentaja.fi artikkelissa esitellään tarkemmin CLT käyttöä väliovimateriaalina.

Yhden liukuoven ympärille on kasvanut järjestelmä, jolla voidaan ratkaista erilaisia oviaukkoja saman suunnittelukonseptin sisällä.

Talo Pyörre

Aalto-yliopiston arkkitehtuurin professori Matti Kuittisen suunnittelema Pyörre-talo valmistui Lohjan asuntomessuille vuonna 2021. Pyöreä rakennus haastoi tavanomaiset ratkaisut myös väliseinien ja kulkureittien suunnittelussa.

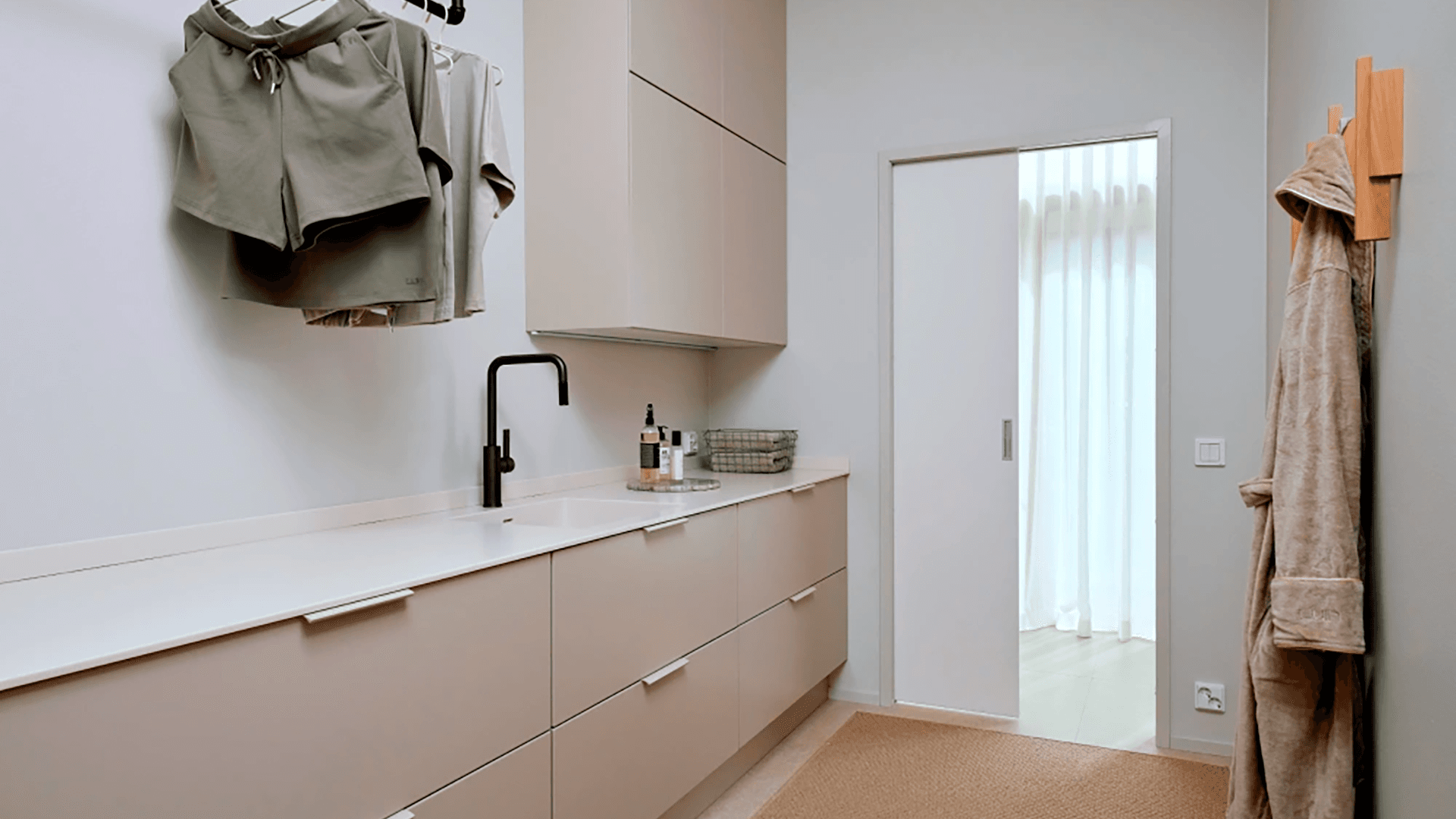

Kylpy- ja kodinhoitohuoneen risteyksessä seinän sisään liukuvat taskuovet säästivät kääntyvien ovilehtien vaatiman tilan. Olohuoneessa lasiliukuovilla puolestaan voitiin jakaa suurta yhtenäistä tilaa katkaisematta valon kulkua.

Pyörteessä käytettiin myös Johanna Oraksen taideovia, saunaovea, lasipariovia ja peiliovea. Kohde näyttää hyvin, kuinka sama ovijärjestelmä voi palvella saman rakennuksen sisällä hyvin erilaisia tiloja ja suunnittelutavoitteita. Pyörre-talon suunnittelua ja rakentamista käsittelevässä Rakentaja.fi:n artikkelissa avataan tarkemmin rakennuksen pyöreää muotoa, materiaaliratkaisuja ja kiertotalousajattelua.

Myöhemmässä Pyörre-talon artikkelissa tarkastellaan, miten poikkeukselliset ratkaisut ovat toimineet asumisessa ja mitä asukkaat sekä rakennesuunnittelija niistä ajattelevat.

Talo Varjo

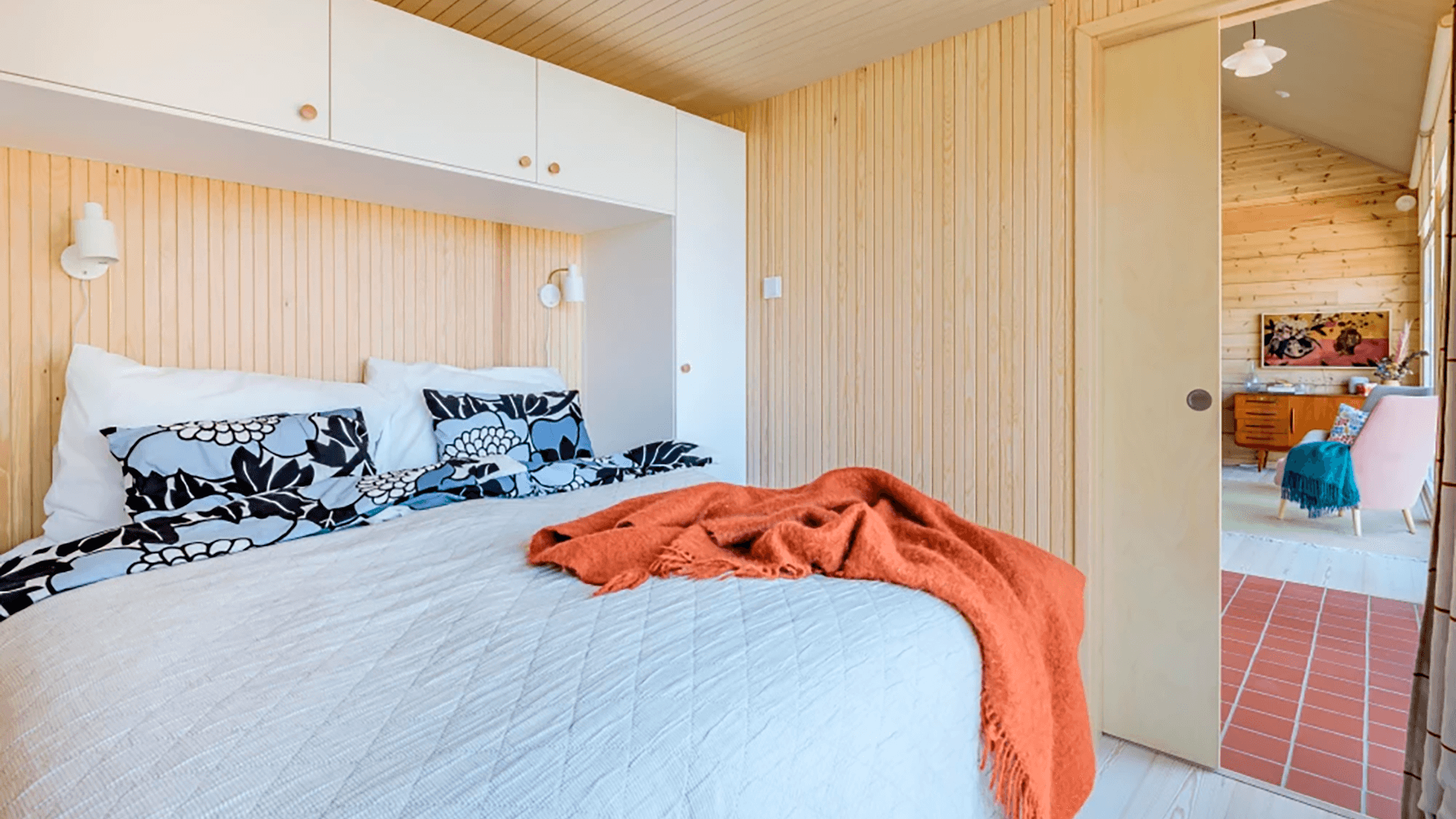

Arkkitehti Matti Kuittisen suunnittelema Talo Varjo jatkoi Aulis Lundell Oy:n kanssa tehtyä yhteistyötä uudenlaisessa mittakaavassa. Vain 34 neliön siirrettävässä minitalossa tilankäyttö, materiaalitehokkuus ja rakennusosien kierrätettävyys olivat osa koko rakennuksen suunnitteluperiaatetta.

Liune-liukuovijärjestelmä sopi pohjaratkaisuun, jossa ovien avautumiseen käytettävä tila vaikuttaa suoraan kalustettavuuteen ja kulkureitteihin.

Talo Varjon suunnittelua ja rakennetta esittelevässä Rakentaja.PROn artikkelissa tarkastellaan muun muassa siirrettävyyttä, materiaalivalintoja ja tilankäyttöä. Myöhemmässä artikkelissa Matti Kuittinen arvioi, mitä minitalosta opittiin käytössä.

Liukuoven käyttökohteiden laajeneminen on edellyttänyt muutakin kuin uusia ovipintoja ja kokoja. Toimistoissa, hoivatiloissa, märkätiloissa ja paloteknisesti vaativissa kohteissa ovelta tarvitaan ominaisuuksia, jotka on pystyttävä sovittamaan osaksi seinärakennetta ja muuta talotekniikkaa jo suunnittelussa.

Elementin runkosyvyydellä on tässä käytännön merkitys. Liune-elementeissä sähkövedot voidaan tuoda oven viereen, mutta käytettävissä oleva tila määräytyy rungon ja ovilehden paksuuden mukaan. Esimerkiksi 40 millimetrin ovilehdellä 95 millimetrin runkoon mahtuu pintarasia, kun taas 120 millimetrin runko mahdollistaa matalan rasian. Liukuoven paikka vaikuttaa siten suoraan siihen, miten seinäpintaan sijoitettavat sähköt voidaan toteuttaa.

Akustiikassa kehitys on vienyt liukuovia tiloihin, joissa tavallisen sisäoven ääneneristävyys ei riitä. Liunen Tyyni D18 -ratkaisun ilmoitettu ääniluokitus on 25 dB ja DnT,w 32 dB. Ääneneristävyys ei kuitenkaan synny ovilehdestä yksin, vaan myös liitosten, rakojen ja sivutiesiirtymien hallinnasta. Tämä tekee liukuovesta osan koko väliseinän akustista suunnittelua.

Paloteknisissä kohteissa vaatimukset ulottuvat vielä pidemmälle. Liune D30 FIRE on EI30-luokiteltu palo-liukuovi, jossa paloluokitus koskee ovilehden, elementin ja karmien muodostamaa testattua rakennetta. Seinän sisään liukuvaa ovea voidaan siten käyttää myös tiloissa, joissa oviaukolta vaaditaan osastoivaa rakennetta, kun järjestelmä määritellään hyväksytyn kokonaisuuden mukaisesti.

Tekninen kehitys on muuttanut samalla sitä, missä vaiheessa liukuovi tulee mukaan hankkeeseen. Runkosyvyys, sähköt, akustiikka, kosteustekniset ratkaisut ja mahdollinen paloluokitus ovat osa samaa suunnittelutehtävää. Juuri tämä erottaa nykyisen ovijärjestelmän ensimmäisten vuosien yksinkertaisesta melamiiniovesta.

Liunesta on nykyisin saatavana DWG-rakennekuvia, PDF-mittapiirroksia, tuoteselosteita ja tuotekortteja sekä GDL-objekteja ja Revit-aineistoja. Ovielementti voidaan määritellä rakennusmalliin muun arkkitehti- ja rakennesuunnittelun yhteydessä.

Runkosyvyys, vapaa kulkuaukko, sähköjen sijoitus sekä mahdolliset ääni-, palo- ja märkätilavaatimukset voidaan näin sovittaa yhteen muun arkkitehti-, rakenne- ja taloteknisen suunnittelun kanssa ennen toteutusta.

Seuraava kiinnostava kehitysvaihe liittyy siihen, kuinka pitkälle rakennuksen ovet voidaan suunnitella yhtenä järjestelmänä. Liukuovet ja saranaovet voidaan jo toteuttaa samanlaisilla pinnoilla, jolloin ovityyppi voidaan valita tilan toiminnan ja rakenteellisten lähtökohtien mukaan. Akustiikka, palotekniset ominaisuudet, esteettömyys, materiaalivalinnat ja digitaalinen tuotetieto laajentavat edelleen suunnittelijan vaihtoehtoja.

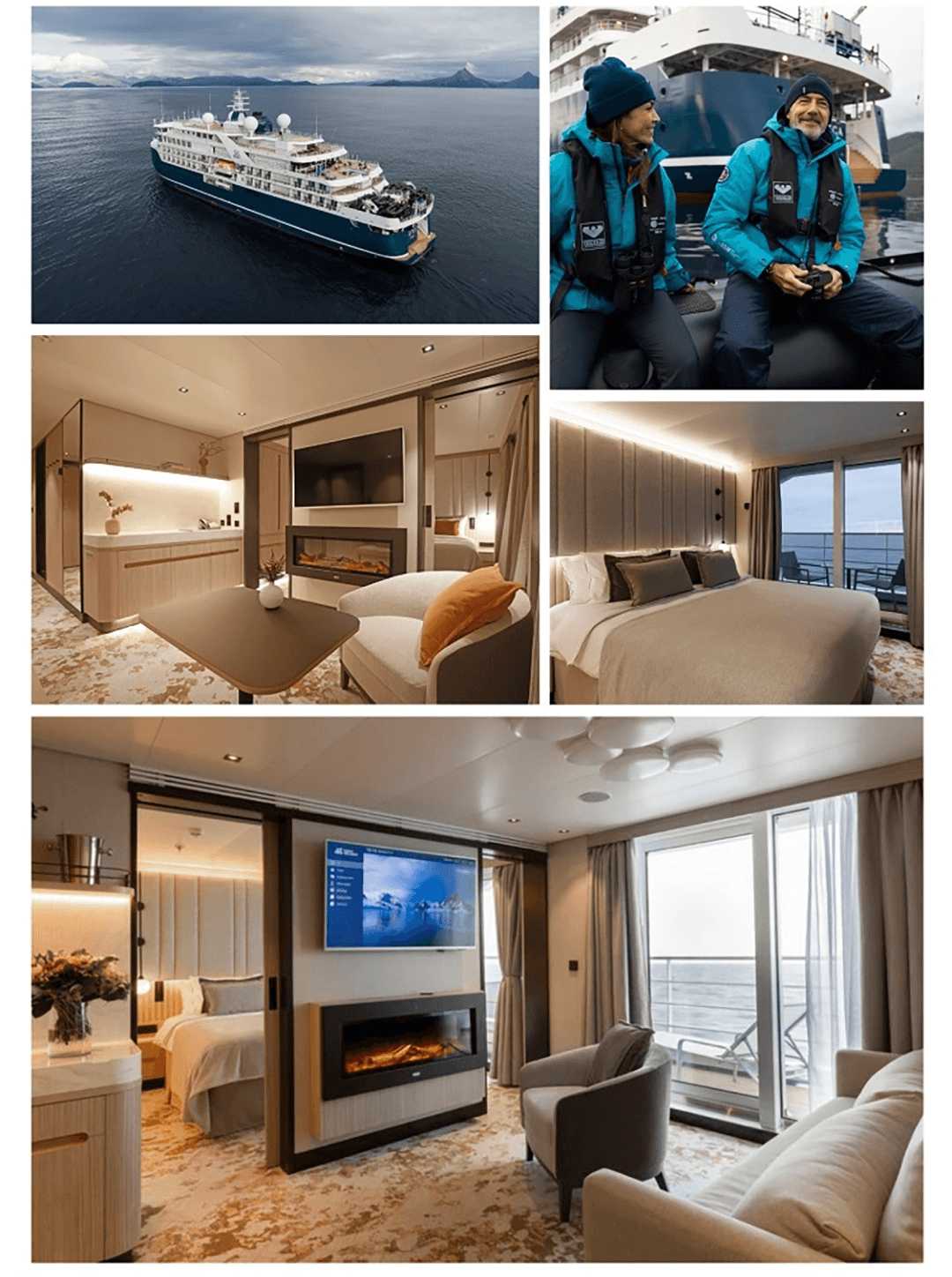

Kahden vuosikymmenen aikana Liune on laajentunut asuinhuoneiden liukuovista märkä- ja hoivatiloihin, suuriin asuinrakennuksiin, minitaloihin, laivoihin ja muihin erikoiskohteisiin. Tulevien vuosien kiinnostava kysymys on, kuinka pitkälle ovien tekniset ominaisuudet, materiaalit ja digitaalinen tuotetieto voidaan yhdistää jo hankkeen ensimmäisissä suunnitteluvaiheissa.
