Innovatiivinen putkijärjestelmä: Turvallinen liitos ahtaissakin paikoissa

Kehitetty asentajien palautteiden ja ehdotusten mukaan

Rakentajan toimitusKaupallinen yhteistyö Geberit Oy
Päivitetty 24.09.2024
Geberit FlowFit

Geberit FlowFit -syöttöjärjestelmän avulla asennus ja työskentely rakennustyömaalla on helppoa, miellyttävää ja tehokasta.

Geberit FlowFit on uraauurtava syöttöjärjestelmä käyttövedelle, lämmitysjärjestelmiin, jäähdytykseen ja paineilmalle. Se vastaa LVI-alan ammattilaisten kolmeen tärkeimpään vaatimukseen – luotettavuuteen, hygieniaan ja helppoon asennukseen.

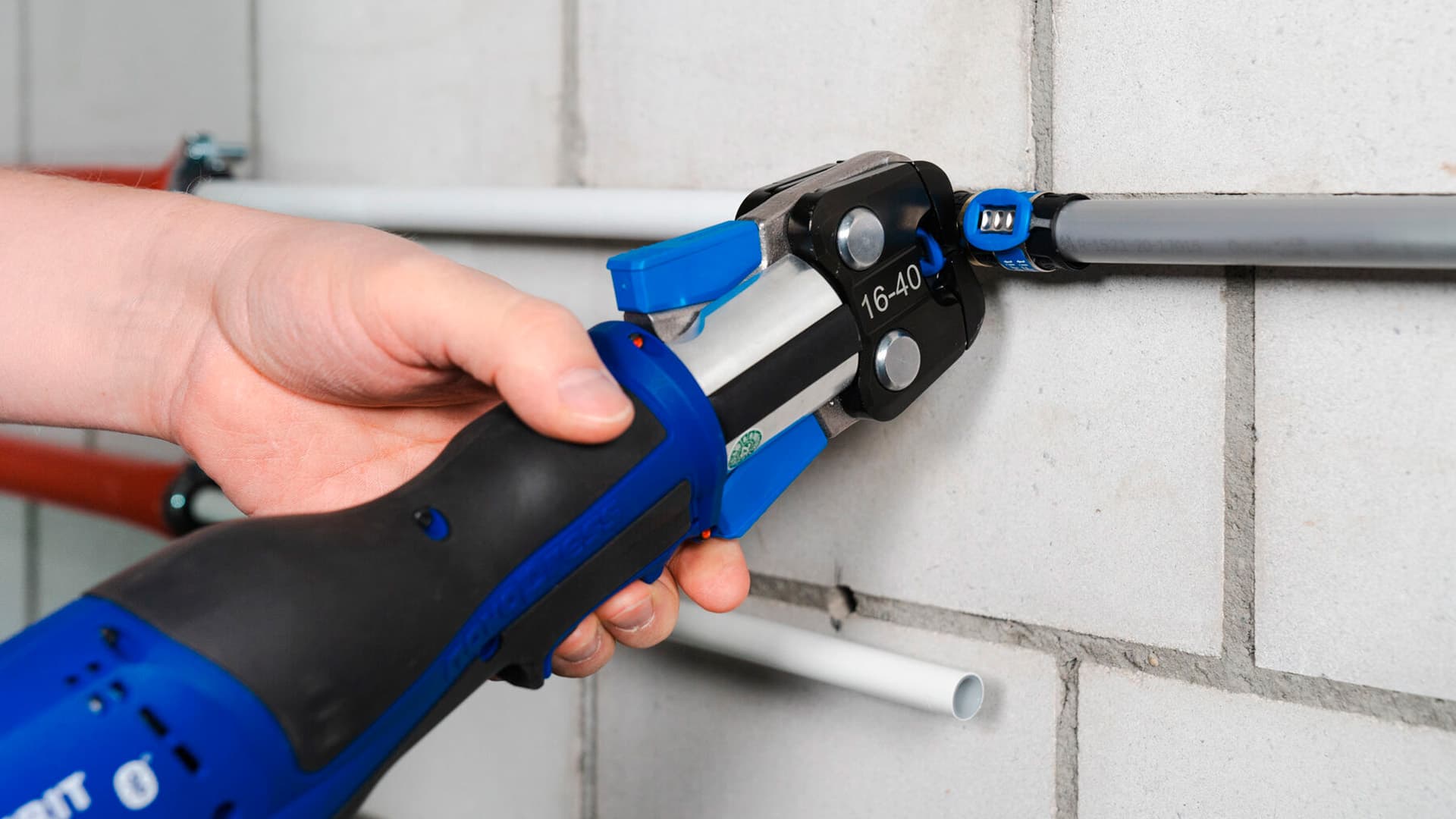

Geberit FlowFit on kehitetty helpottamaan asentajien työtä. Uutta ja innovatiivista järjestelmässä on sivupuristus. Puristusleukaa ei tarvitse enää viedä putken ympärille, vaan puristus tehdään liittimen sivusta. Näin puristus onnistuu turvallisesti ja varmasti jopa ahtaissa paikoissa. Lisäksi kaikkiin putkikokoihin riittää vain kaksi puristusleukaa, mikä säästää aikaa ja vähentää työkalukustannuksia, selvittää Geberit Oy:n tuotepäällikkö Marko Polvi.

– Järjestelmä on ensisijaisesti tarkoitettu käyttövedelle ja lämmitysjärjestelmiin, mutta sitä voidaan käyttää myös jäähdytysvedelle ja paineilmalle. Järjestelmän kehityksessä on otettu huomioon asentajien palautteet ja toiveet toimivasta järjestelmästä, Polvi jatkaa.

Putkistojärjestelmä helppoon ja sujuvaan asennukseen

Geberit FlowFit keventää huomattavasti asentajien työkalupakkia, sillä putkikokojen d16–d75 asennukseen tarvitaan vain kaksi puristusleukaa. Pienempien kokojen d16–d40 liitokset voi halutessaan puristaa myös käsikäyttöisillä puristuspihdeillä.

– Pihdit ovat helppokäyttöiset, mahtuvat mukaan helposti mihin tahansa työkalupakkiin ja niitä voidaan käyttää jopa isoihin putkiin ilman suuria ponnistuksia, Polvi toteaa.

Myös innovatiivinen sivupuristus lisää asennuksen mukavuutta ja luotettavuutta.

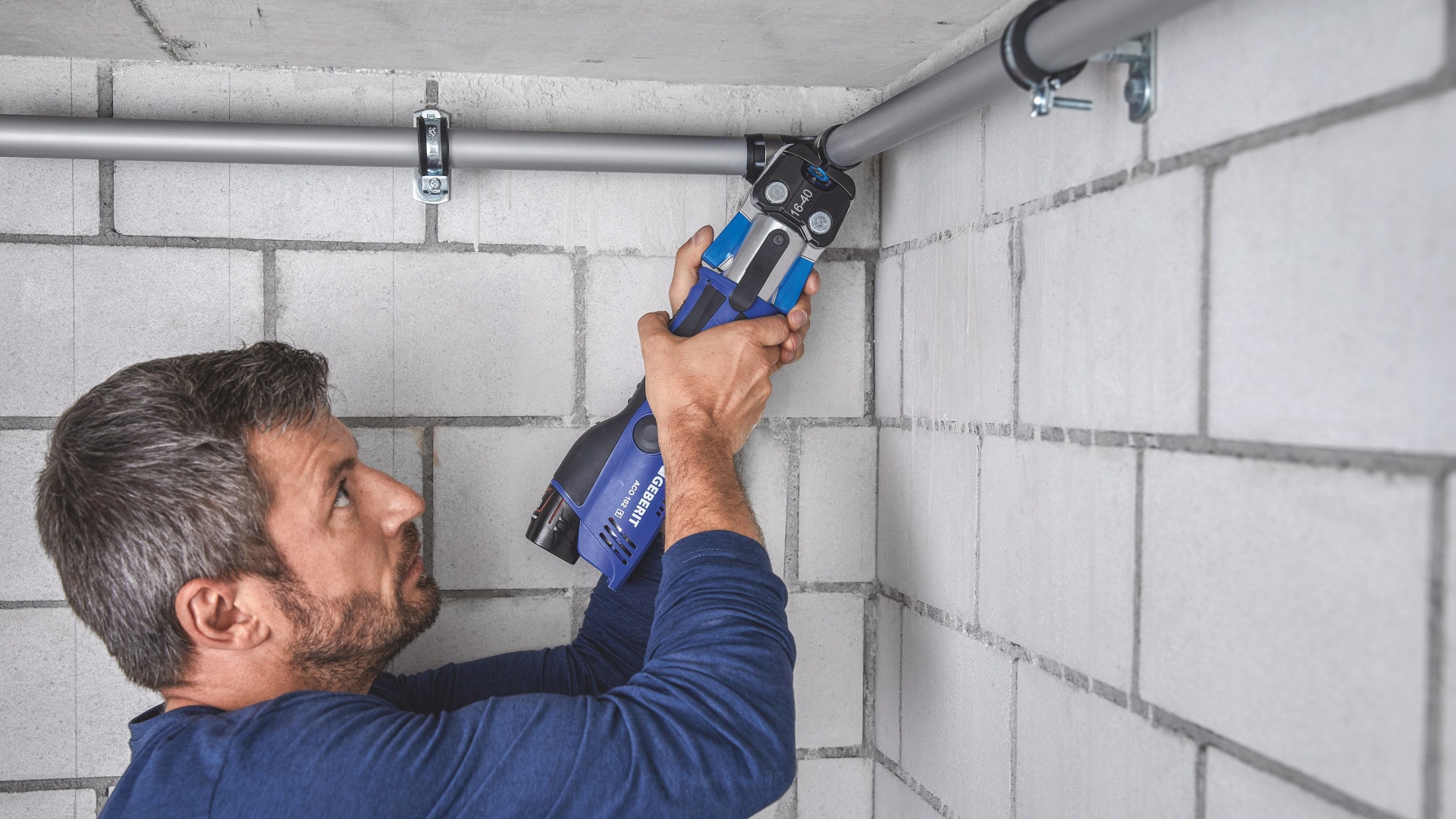

– Puristusleuka asetetaan puristusindikaattorin ympärille eikä enää koko liittimen ympärille. Puristusyksikköjä voi kääntää putken ympärillä siihen suuntaan, missä puristus on helpoin tehdä. Näin ollen puristus kapeissa ja ahtaissa paikoissa on huomattavasti helpompaa. Ruostumattomasta teräksestä valmistettu puristin kiristyy liittimen ympärille ja liitos tiivistyy pysyvästi, Polvi selvittää.

Geberit FlowFit -järjestelmän putkien päät eivät välttämättä vaadi enää kalibrointia ja jäysteenpoistoa leikkuun jälkeen. Erillinen Geberit-kalibrointityökalu on kuitenkin saatavilla, mikäli putken pään pyöreys halutaan varmistaa.

Geberit FlowFit edistää myös juomaveden hygieniaa

Liitosten luotettava tiiviys voidaan varmistaa monella tapaa. Yksi vaihtoehto on puristusindikaattori, joka irtoaa, kun liitos on puristettu oikein. Puristusindikaattorin ohjauskaulus varmistaa, että puristusleuka asettuu liittimessä oikealle paikalle.

– Lisäksi jokaisessa liittimessä on tarkistusaukkoja, joista asentaja voi heti varmistaa, että pistosyvyys oikea. Puristusindikaattorin yhteneväiset värit leukojen kanssa vähentävät vääriä tulkintoja, Polvi kertoo.

Tehokkaamman asennuksen lisäksi Geberit FlowFit edistää juomaveden hygieniaa.

– Entistä parempi hygienia varmistetaan kaikkien liittimien ja putkien suojatulpilla, jotka pitävät komponentit asennukseen asti puhtaina.

Järjestelmässä on monia paranneltuja ominaisuuksia, kuten virtausoptimoitu muotoilu, jonka ansiosta painehäviöt ovat pienemmät.

– FlowFitin ansiosta putkijärjestelmät voidaan suunnitella pienemmillä putkiko’illa, Polvi vinkkaa.

Testituloksista saadaan puristusleukojen kalibrointitodistus

Geberit FlowFit -järjestelmään kuuluu itse tehtävä leukojen kalibrointimahdollisuus. Geberit PowerTestin avulla voidaan tarkistaa puristusleuan toimivuus sekä puristukseen tarvittavan puristusvoiman riittävyys. Testien tulos voidaan dokumentoida mukana toimitettaviin etiketteihin, jotka toimivat kalibrointitodistuksena.

– Geberit FlowFit -puristusleuat eivät vaadi erillistä huoltoa. Geberit PowerTest tekee mahdolliseksi aikaa säästävän itsevalvonnan mahdollisten kulumien havaitsemiseksi ajoissa ja varmasti. Se myös dokumentoi tarkastuksen, Marko Polvi selvittää.

BIM-tiedot tarjolla suunnittelijoille

Käyttämällä Geberitin Autodesk Revit -ohjelmalle tehtyä plug-in-liitännäistä LV-suunnittelijoilla on jatkuva pääsy ajantasaiseen BIM-tietoon markkinakohtaisella kielellä ja tuotevalikoimalla.

– BIM-sisältö on saatavilla heti ja sen voi aktivoida tehokkaasti yhtenä tuoteperheenä yksittäisten latausten sijaan, Polvi kertoo.

Geberit FlowFit voidaan yhdistää muihin Geberitin putkijärjestelmiin sovittimien avulla. Järjestelmästä on myös saatavilla ympäristöseloste (EPD).

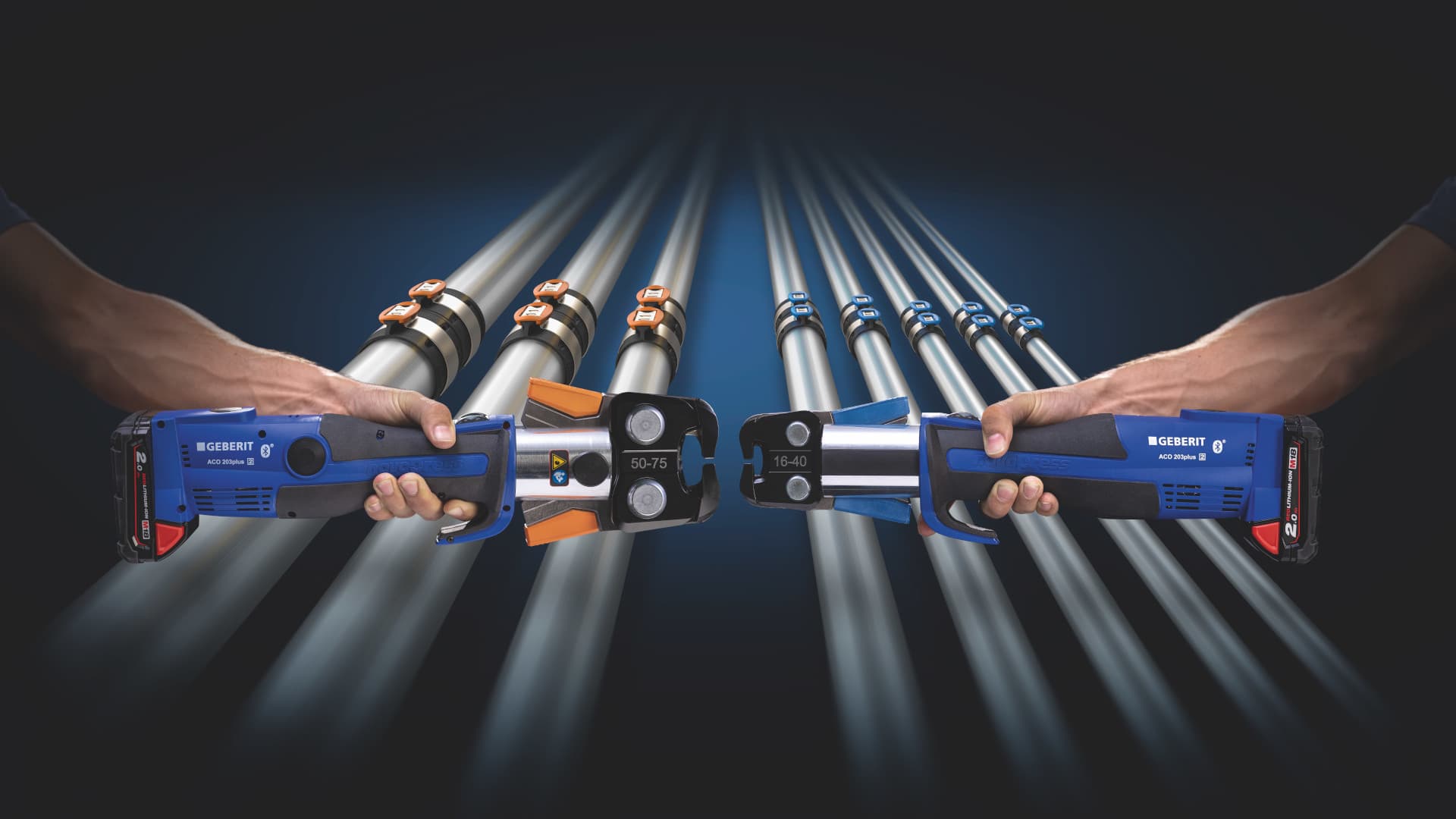

<p data-block-key="0jv13">Sinisestä väristä tunnistaa putkikoot d16–d40 ja oranssista putkikoot d50–d75.</p>
Sinisestä väristä tunnistaa putkikoot d16–d40 ja oranssista putkikoot d50–d75.
Info

Info

Geberit Flowfit -järjestelmän hyödyt pähkinänkuoressa

  1. Ei sekaannuksen vaaraa: Puristusleuat ja puristusindikaattorit on helppo yhdistää väritunnisteiden avulla. Sinisestä väristä tunnistaa putkikoot d16–d40 ja oranssista putkikoot d50–d75.
  2. Selkeä ohjauskaulus: Puristusleuka voidaan asemoida vain yhdellä tapaa. Selkeä ohjauskaulus estää väärät puristukset, joiden syynä on yleensä väärä asemointi.
  3. Helppo pistosyvyyden tarkistus: Liittimessä on tarkistusaukko, josta asentajat voivat tarkistaa oikean pistosyvyyden. Aukosta näkee välittömästi, jos putki ei ole oikein liittimen sisällä.
  4. Sivupuristus: Puristus onnistuu vaivattomasti myös kapeissa ja ahtaissa paikoissa, koska puristusleukaa ei tarvitse enää saada koko puristusliittimen ympärille.
  5. Manuaalinen vaihtoehto: Järjestelmään kuuluu myös käsikäyttöiset puristuspihdit. Optimaalisen voimansiirron ansiosta putkikoon d40 puristus vaatii Geberit FlowFit -järjestelmässä saman voiman kuin putkikoon d26 puristus Geberit Mepla -järjestelmässä.
  6. Käännettävä puristusyksikkö: Liittimien fiksun muotoilun ansiosta puristusyksikkö ja puristusindikaattori voidaan kääntää haluttuun asentoon. Käännettävä puristusyksikkö ja sivupuristus takaavat mukavan työskentelyn jopa ahtaissa ja hankalissa oloissa.
  7. Liittimet optimaalisella virtauksella: FlowFit-liittimien virtausoptimoidun muotoilun ansiosta painehäviöt ovat minimaaliset. Vesi virtaa pienemmällä painehäviöllä koko putkijärjestelmän läpi käyttöpisteelle. Siten putkistossa tarvitaan vähemmän vettä eikä vesi jää seisomaan putkistoon.
  8. Suojatulpat liittimille ja putkille: FlowFit-järjestelmän putket ja kaikki liittimet on suojattu tulpilla, jotka estävät likaantumisen ja kuljetusvahingot ennen asennusta.
  9. BIM-tiedot: Geberit BIM -katalogin liitännäisen avulla LV-suunnittelijat voivat käyttää Geberitin tuotevalikoiman BIM-tietoja. FlowFit-syöttöjärjestelmän tiedot ovat käytössä huhtikuusta 2022 alkaen.
Geberit Oy
LVI
ammattilaisille
putkiremontti
Kiinnostuitko? Tilaa RakentajaPRO-uutiskirje:

Aiheeseen liittyvää

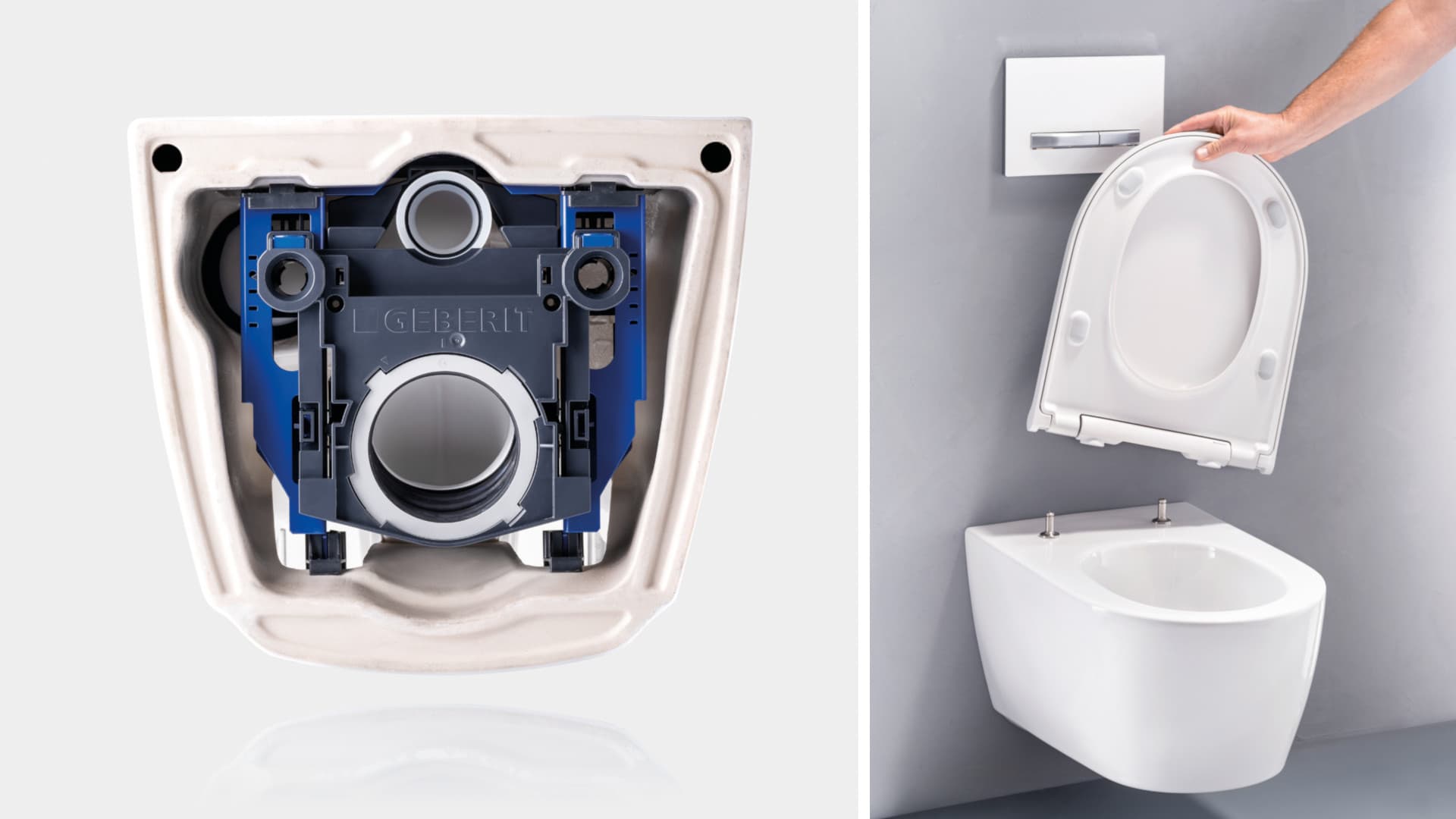

Kylpyhuoneen asennus- ja sisustustuotteet kätevästi samalta toimittajalta
Rakennusalan ammattilaiset ovat jo pitkään toivoneet kylpyhuoneisiin kätevää kokonaisratkaisua, jossa samalta toimittajalta löytyisivät tuotteet ja palvelut sekä asennus- että sisustuspuolelle. Korkealaatuisesta saniteettitekniikasta tunnettu Geberit vastaa tähän tarpeeseen laajalla Geberit- ja IDO-brändien tuotevalikoimalla ja asiakaspalvelullaan, jolloin projektissa on mukana vain yksi luotettava yhteistyökumppani. Näin kylpyhuoneprojekti toteutuu vaivattomasti säästäen kustannuksia, aikaa ja riskejä.

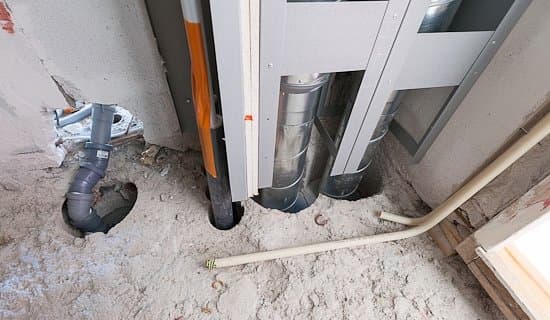

Jätevesiviemäreiden vanhentuneet mitoitusohjeet kaipaavat päivitystä
