Ekovillan BIM-kirjasto tuo eristerakenteiden tiedot suunnittelijan käyttöön
Rakenteet, U-arvot, palotiedot ja päästödata löytyvät samasta aineistosta
Ekovillan suunnitteluaineisto kokoaa eristerakenteiden rakennetyypit, U-arvot ja mallinnusaineistot suunnittelijan käyttöön.
Rakennushankkeen suunnittelu vaatii yhä tarkempia lähtötietoja jo varhaisessa vaiheessa. Uudisrakentamisen ilmastoselvitys, rakennustuoteluettelo ja hiilijalanjäljen raja-arvot lisäävät rakennustuotteiden dokumentaation painoarvoa suunnittelussa. Eristeestä tarvitaan muutakin kuin lämmönjohtavuus, rakennepaksuus ja U-arvo. Suunnittelussa tarvitaan päästötietoja, rakennetyyppejä, paloteknisiä tietoja, detaljeja ja mallinnusaineistoja suoraan hyödynnettävässä muodossa.
Ekovillan ProdLib-kirjasto kokoaa eristerakenteiden keskeiset suunnittelutiedot samaan aineistoon. Valmiit rakennetyypit auttavat arkkitehtia ja rakennesuunnittelijaa sovittamaan samaan ratkaisuun energiatehokkuuden, palotekniset vaatimukset, vähähiilisyyden ja rakennusfysikaalisen toimivuuden.
Vähähiilisyysvaatimukset lisäävät tuotetiedon merkitystä suunnittelussa
Rakentamislaki tuli voimaan 1.1.2025. Vuoden 2026 alusta vähähiilisyyden sääntely alkoi näkyä uudisrakentamisen lupaprosessissa, sillä ilmastoselvitys ja rakennustuoteluettelo tulivat pakollisiksi tietyille uudisrakennushankkeille. Ympäristöministeriön asetuksen mukaan ilmastoselvitys ja rakennustuoteluettelo koskevat rakentamislain 38 §:ssä tarkoitettuja uudisrakennuksia, joiden rakentamislupahakemus on tullut vireille 1.1.2026 tai sen jälkeen. Rakennustuoteluettelo laaditaan rakentamislupaa varten, ja ilmastoselvitys toimitetaan loppukatselmuksen yhteydessä.
Velvoite koskee muun muassa rivitaloja, asuinkerrostaloja, toimistorakennuksia, liikerakennuksia, majoitusliikerakennuksia, opetusrakennuksia, päiväkoteja, liikuntahalleja, sairaaloita sekä lämmitetyltä nettoalaltaan yli 1 000 neliömetrin varasto-, liikenne-, uimahalli- ja jäähallirakennuksia.
Hiilijalanjäljen raja-arvot koskevat rakennuksia, joiden rakentamislupahakemus on tullut vireille 9.1.2026 tai sen jälkeen. Ympäristöministeriön mukaan alkuvaiheen raja-arvot ovat maltillisia, ja pääosa uusista rakennuksista alittaa ne ilman erillisiä vähähiilisyystoimia. Vuoden 2029 alusta raja-arvot kiristyvät.
Lähtötiedot tarvitaan jo lupavaiheessa. Rakennustuoteluettelo syntyy ennen rakentamista, ja ilmastoselvityksen laskenta nojaa siihen, millaisia tuotteita, rakenteita ja määrätietoja suunnitelmissa on käytetty. Eristevalinnan dokumentaatio vaikuttaa sekä energiatehokkuuden tarkasteluun että elinkaaren päästölaskentaan.
Eriste vaikuttaa sekä päästöihin että energiankäyttöön
Eristeellä on oma valmistukseen ja muuhun elinkaareen liittyvä päästövaikutuksensa. Laskennassa huomioidaan muun muassa raaka-aineet, valmistus ja muut laskentamenetelmän mukaiset elinkaarivaiheet. Lisäksi eriste vaikuttaa rakennuksen energiantarpeeseen. Lämmöneristävyys näkyy rakennuksen käytönaikaisessa energiankulutuksessa ja sitä kautta myös käytön aikaisissa päästöissä.
Puukuitueristeissä voidaan tarkastella myös tuotteeseen sitoutunutta eloperäistä hiiltä. Puupohjaiset rakennustuotteet voivat toimia hiilivarastona käyttöikänsä ajan, mutta tämä ei korvaa tuotteen päästötietoja. Ilmastoselvityksessä hiilijalanjälki ja hiilikädenjälki ilmoitetaan erillisinä suureina. Ympäristöministeriön mukaan hiilikädenjäljessä arvioidaan sellaiset mahdolliset ilmastohyödyt, joita ei syntyisi ilman hanketta.
Tuotekohtainen päästötieto voi antaa tarkemman laskentatuloksen kuin yleinen tietokanta-arvo. Raja-arvo alitetaan tai ylitetään kuitenkin koko rakennuksen perusteella. Yksittäinen eristevalinta voi olla osa vähähiilistä kokonaisuutta, mutta se ei yksin ratkaise rakennuksen ilmastoselvityksen lopputulosta.
Ekovillan ProLib-kirjasto kokoaa rakenteet suunnittelijan käyttöön

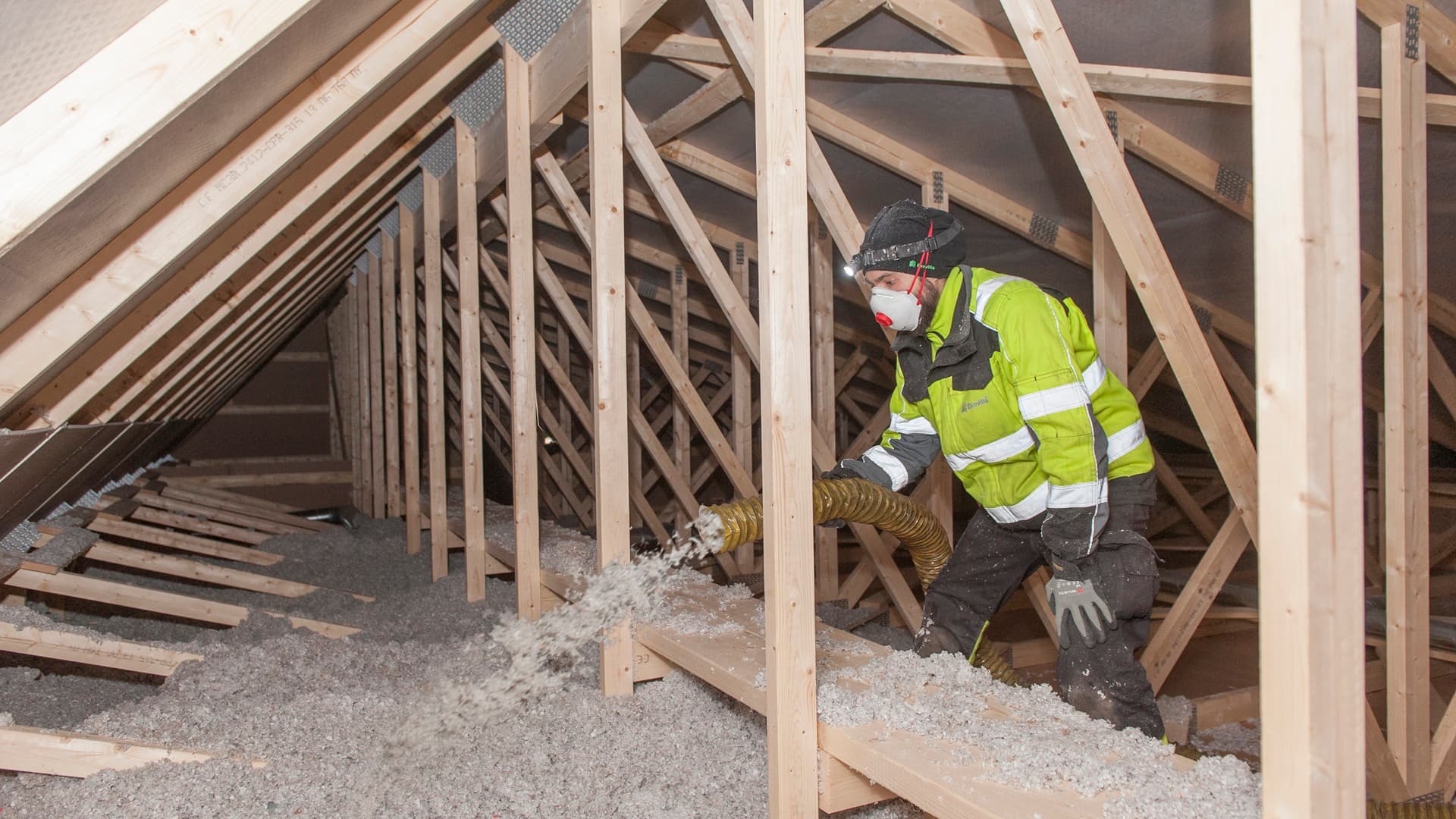

Ekovillan suunnitteluaineiston ydin on ProdLibin BuildUp-materiaalikirjasto. Rakennekuvat ovat saatavilla ProdLibin BuildUp-materiaalikirjastosta DWG-, PDF- ja BIM-muodoissa. BuildUp on mallinnusohjelmien kanssa yhteensopiva työkalu, jolla suunnittelija voi luoda rakennetyyppejä eri materiaaleista ja tuotteista sekä hyödyntää valmiiksi dokumentoituja ratkaisuja. ProdLibin asentaminen ja sisältöjen käyttö on maksutonta.

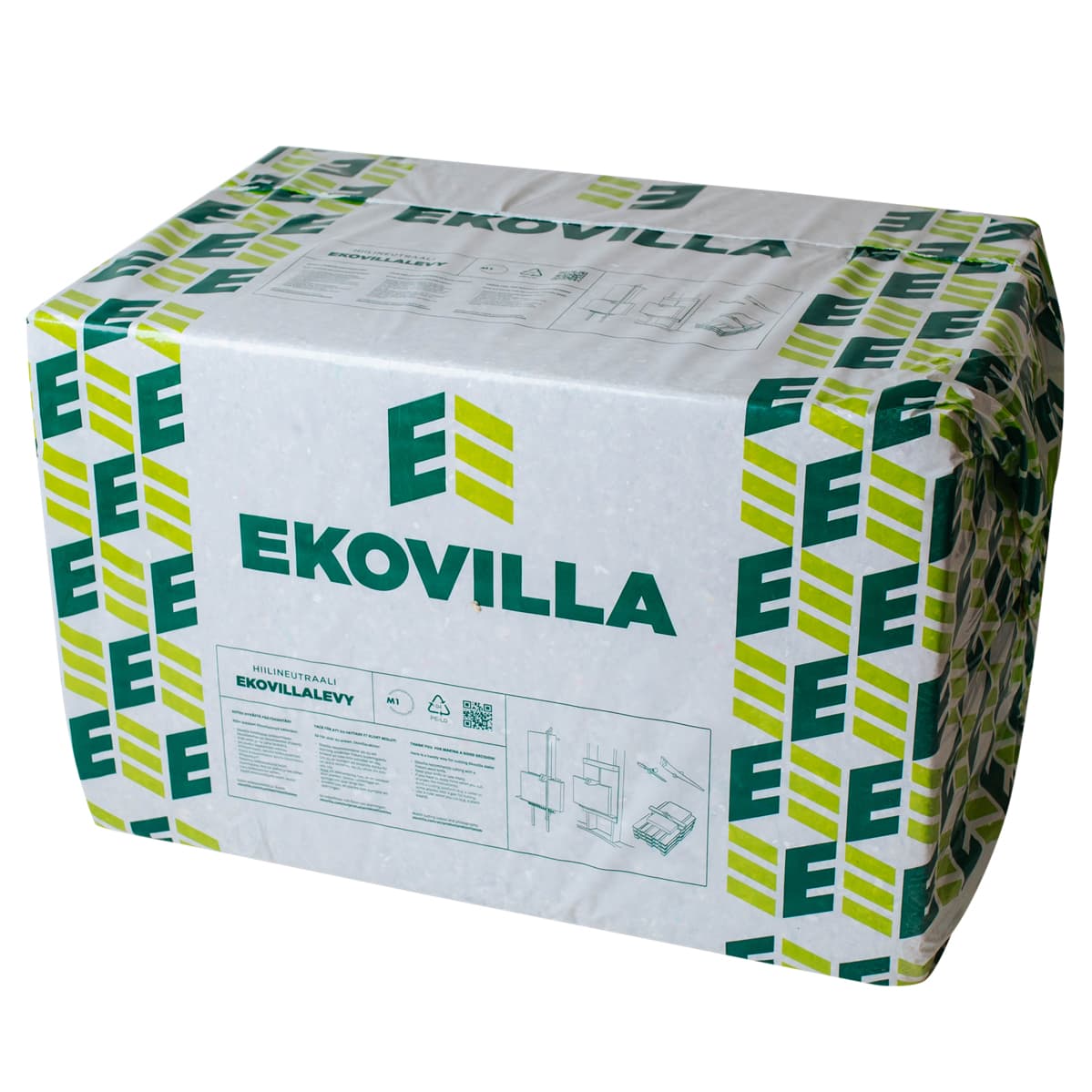

Rakennesuunnittelijan ei tarvitse hakea lähtötietoja erillisistä pdf-tiedostoista, tuotesivuilta ja yksittäisistä detaljeista. Valmiista rakennetyypeistä löytyvät rakennekerrokset, materiaalit, eristepaksuudet ja U-arvot. Osa rakenteista sisältää myös paloluokkatiedon, mikä auttaa erottamaan tuotekohtaisen palokäyttäytymisen ja koko rakenteen paloteknisen suoritustason.
Ekovillan suunnittelusivuilla on rakennetyyppejä lämpimille tiloille, puolilämpimille tiloille ja loma-asunnoille. Lämpimien tilojen esimerkeissä yläpohjien U-arvona on useissa rakenteissa 0,09 W/m²K, ulkoseinissä 0,16–0,17 W/m²K ja rossialapohjassa 0,17 W/m²K. Ulkoilmaan rajoittuvan alapohjan esimerkissä U-arvona on 0,09 W/m²K. Ulkoseinärakenteissa on myös REI 60 -luokiteltuja ratkaisuja.
Eristeen oma europaloluokka ja rakenteen palonkestävyys on syytä erottaa toisistaan. Palotekninen kelpoisuus arvioidaan rakenteena, jolloin ratkaisuun vaikuttavat eristeen lisäksi kantava runko, levytykset, verhoukset, tuulensuojat, liitokset ja toteutustapa. Valmiiksi dokumentoitu rakennetyyppi antaa suunnittelijalle lähtökohdan, jota voidaan tarkentaa kohdekohtaisen suunnittelun ja määräysten mukaan.
Suunnittelijan kohdekohtainen harkinta säilyy, mutta valmiit rakennemallit vähentävät perustiedon etsimistä, uudelleenpiirtämistä ja eri lähteistä koottavan aineiston vertailua.
Tutustu Ekovillan suunnitteluaineistoon ja ProdLib-kirjastoon Ekovillan ammattilaissivulla.
Rakenneopas täydentää BIM-kirjastoa liittymissä ja ilmatiiviydessä
BIM- ja CAD-aineisto helpottaa rakennetyyppien käyttöä suunnitelmissa. Rakenteiden toimivuus riippuu usein yksityiskohdista, jotka eivät ratkea pelkällä yleisellä rakennetyypillä. Liittymät, läpiviennit, ilmansulun jatkuvuus, tuuletusvälit ja eristeen asennustapa vaikuttavat siihen, toteutuuko suunniteltu rakenne rakennusfysikaalisesti oikein.
Ekovillan rakenneopas kokoaa ohjeita yleisimpiin Ekovillalla eristettäviin ulkoseiniin, ala- ja yläpohjiin, lisäeristämiseen, piipun läpivienteihin ja ilmatiiviyteen. Ulkoseinien osalta opas käsittelee esimerkiksi kuivan tilan, pesuhuoneen ja saunan seinärakenteita. Yläpohjista mukana ovat muun muassa normaali ristikkorakenne, pääty- ja hirsiseinäliittymät, vinot yläpohjat sekä palkkiyläpohjaontelot. Lisäeristämisessä käsitellään hirsi- ja purutalon ulkoseinää sekä purueristeistä yläpohjaa.
Ilmatiiviysosio on suunnittelijalle tärkeä, koska ilmavuodot syntyvät usein liittymissä ja läpivienneissä. Ekovillan rakenneoppaan ilmatiiviysaineistossa käsitellään muun muassa rankarakenteen ilmansulun työohjeita, hirsirakennuksen alapohjaa, kehäristikkoa, alapaarteen läpivientiä, yläpohjan, välipohjan ja hirsiseinän liittymiä sekä höyryn- ja ilmansulun läpivientejä.
Ilmatiiviys ratkaistaan pitkälti jo suunnittelussa. Ilmansulun jatkuvuus, liittymien ratkaisut ja läpivientien sijainnit vaikuttavat siihen, miten rakenne voidaan toteuttaa työmaalla. Valmis detaljiaineisto auttaa vähentämään tulkinnanvaraa suunnittelun ja toteutuksen välillä.
Avaa Ekovillan rakenneopas ja tarkista rakenne- ja ilmatiiviysdetaljit hankekohtaista suunnittelua varten.
U-arvot, palotiedot, päästötiedot ja detaljit tarvitaan samasta aineistosta
Suunnittelijan kannalta aineiston arvo syntyy siitä, että U-arvot, palotiedot, päästötiedot, rakennetyypit ja detaljit ovat keskenään johdonmukaisia. BIM- ja CAD-aineistot vievät rakenteet suunnitelmiin, ja rakenneopas täydentää niitä kohdissa, joissa toimivuus ratkaistaan liittymissä, läpivienneissä ja toteutustavassa.
Ekovillan suunnitteluaineisto kokoaa nämä tiedot suunnittelijan käyttöön. ProdLib-kirjastosta löytyvät rakennetyypit ja mallinnusaineistot, rakenneoppaasta rakenteiden ja liittymien toteutusta tukevat detaljit.
Uudisrakentamisen vähähiilisyysvaatimukset lisäävät tuotetiedon merkitystä. Silloin eristevalmistajan dokumentaatiolta odotetaan ennen kaikkea selkeyttä, ajantasaisuutta ja sellaista esitystapaa, jota suunnittelija voi käyttää ilman ylimääräistä selvitystyötä.
Info
Ekovillan aineistot suunnittelijalle
Etsi rakennetyypit, U-arvot, rakennekuvat sekä BIM- ja CAD-aineistot Ekovillan suunnitteluaineistosta. Rakenneoppaasta löydät lisäksi detaljit ilmatiiviyteen, liittymiin, läpivienteihin sekä ylä- ja alapohjarakenteisiin.
Lähteet: Ympäristöministeriö, ilmastoselvitys ja rakennustuoteluettelo. Ympäristöministeriön asetus rakennuksen ilmastoselvityksestä ja rakennustuoteluettelosta 1027/2024. Ympäristöministeriö, rakennuksen hiilijalanjäljen raja-arvot. Rakennustieto, ilmastoselvityksen soveltamisala ja aikataulu. Ekovilla, suunnitteluaineisto ja ProdLib BuildUp -kirjasto. Ekovilla, suunnittelijoiden rakennekuvat ja U-arvot. Ekovilla, rakenneopas ja ilmatiiviysdetaljit.
