Näin tehdään onnistunut ja edullinen katon valaistusremontti

Led-valonauhalla ja piilo-spoteilla

Rakentaja toimitus
Kaupallinen yhteistyö Lamppukauppa Led Store Oy
Julkaistu 14.02.2022Päivitetty 20.09.2022

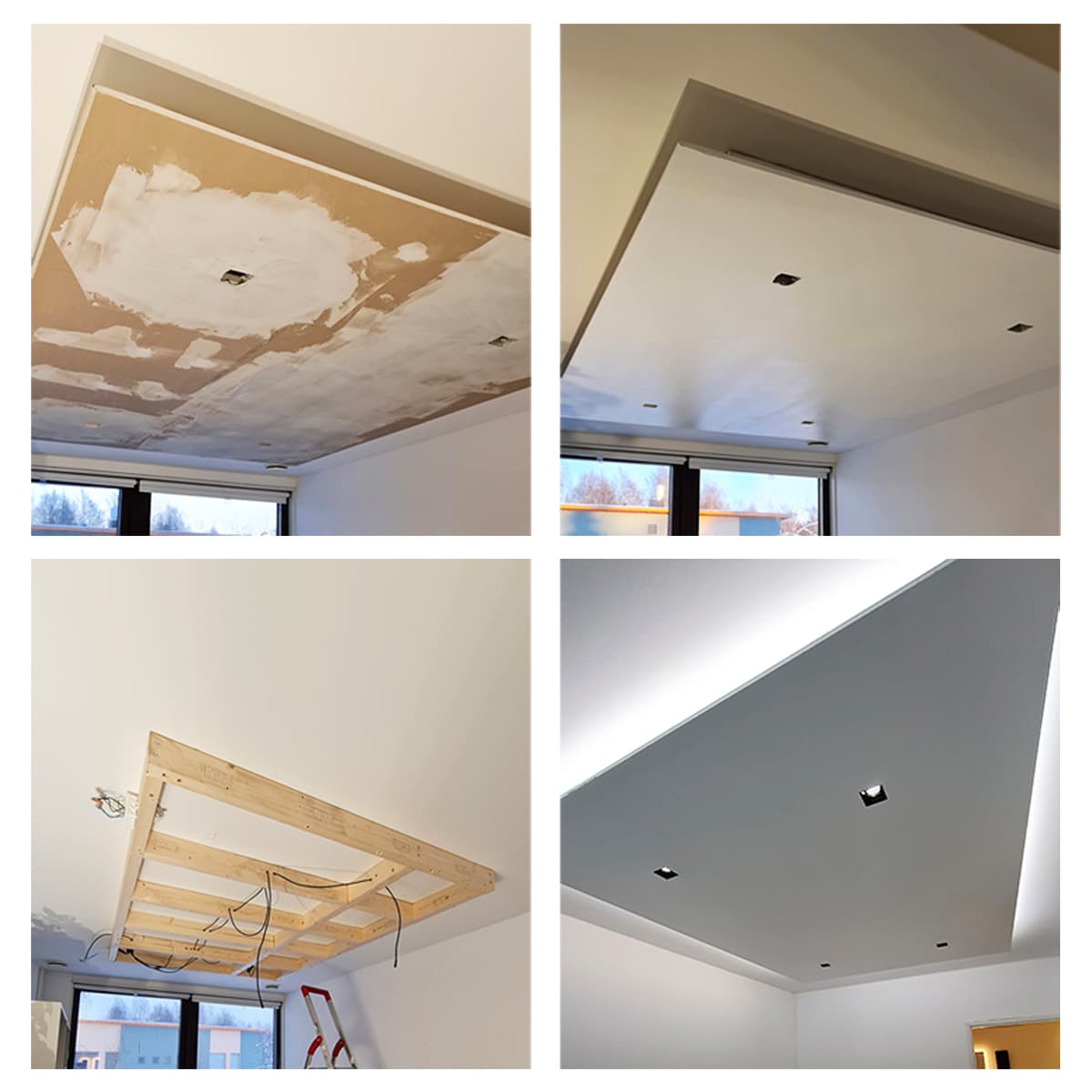

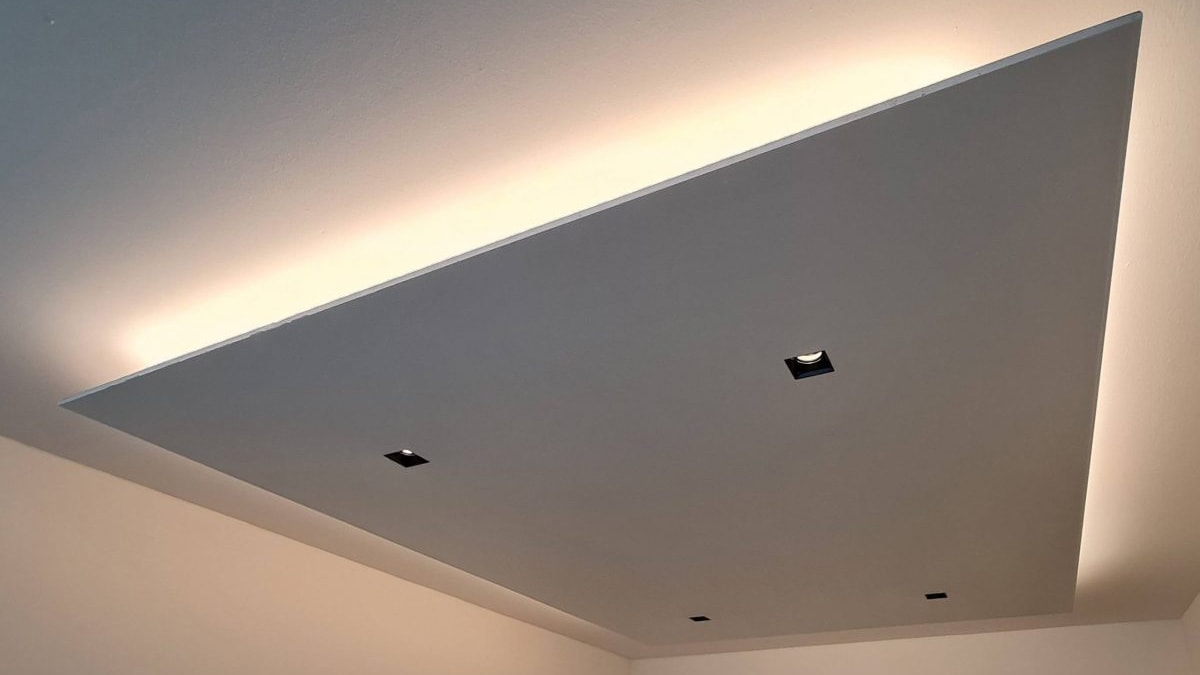

Kuvassa makuuhuoneen valaistu upea ja tunnelmallinen katon alaslasku.

LedStoren mallitilaan päätettiin toteuttaa valaistusremontti käyttämällä uusia, korkean värintoistoindeksin, värilämpötilasäädettäviä 22 W/m led-nauhoja ja kehyksettömiä 12W Piilo led-spotteja, sekä Zigbee älyohjausta. Tässä artikkelissa esitellään valaistusremontin toteutus vaihe vaiheelta sekä valaistuksen ja ohjauksen hinta.

Remontoidussa huoneessa yhdistyvät epäsuora valaistus ja kohdevalaistus, joita voidaan säätää erikseen langattomalla ohjaimella. Säätömahdollisuuksina valaistuksessa on sekä portaaton valkoisen valon värilämpötilan vaihtaminen että himmennys. Monipuolisen ja säädettävän valaistuksen ansiosta huoneen käyttömahdollisuudet ovat monipuoliset. Tila sopii yhtä lailla lastenhuoneeksi, makuuhuoneeksi, kuin työhuoneeksikin.

Lisävalaistusta varten kattoon suunniteltiin alaslasku

Huoneessa oli yksi valaisinpaikka ja yksi valokatkaisin, eikä näitä haluttu muuttaa, mutta huoneeseen haluttiin modernimpaa ilmettä. Remontti toteutettiin ilman katon muutoksia, sillä kattoon kiinnitettiin alaslasku.

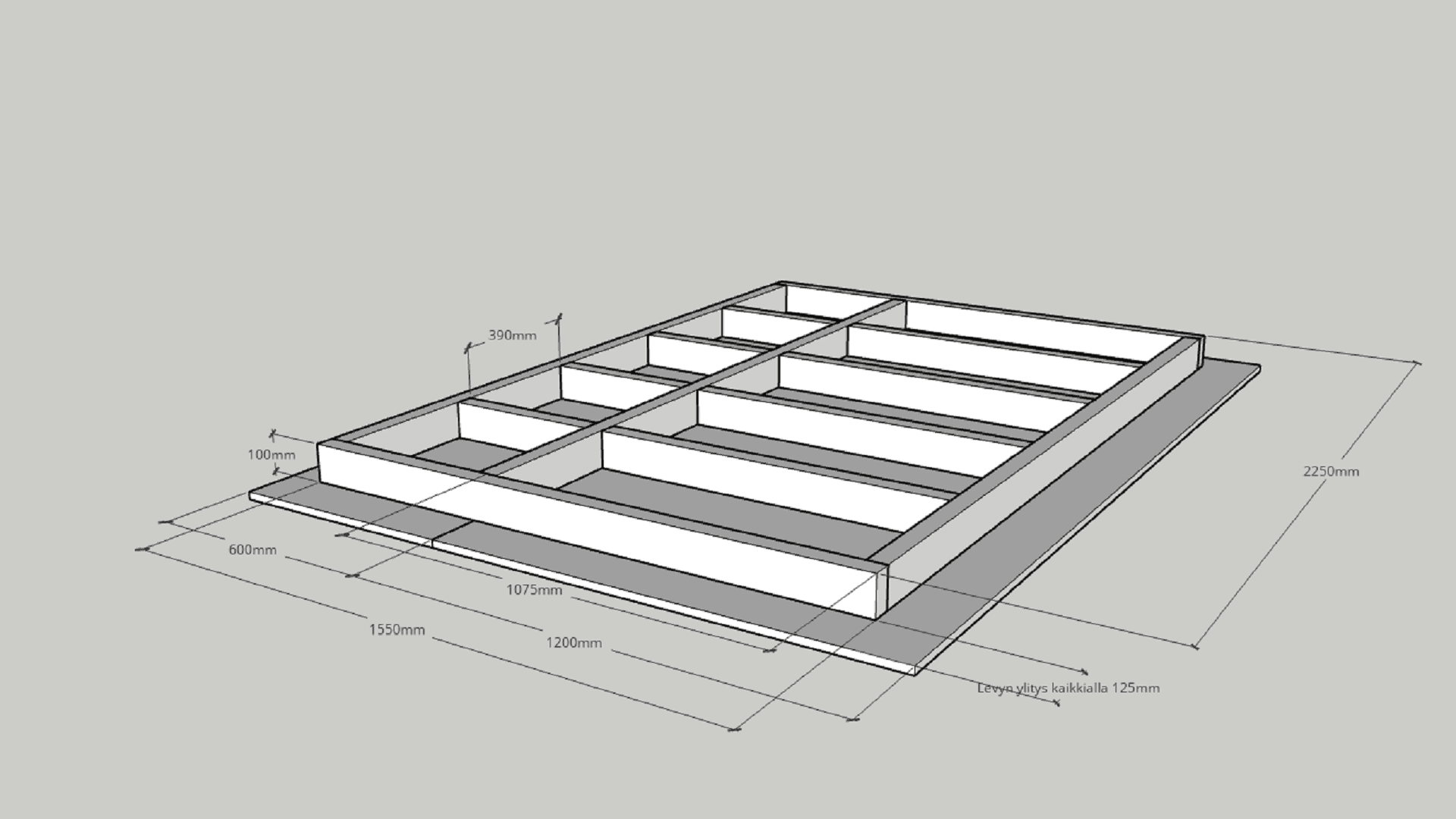

Alla olevassa kuvassa on luonnosteltu alaslaskukehikko mittoineen. Lautakehikon koko on 1550 mm x 2250 mm. Pituuskoolinki asettuu kipsilevyn liitoskohtaan. Vaakakoolaukset asettuvat 390 mm välein, kuten katon kipsilevyasennuksissa on suositeltavaa. Alaslaskuun käytettiin 1,5 kipsilevyä, eli saatiin 1800 mm x 2500 mm kokoinen pinta. Tällä suunnitelmalla saatiin tarpeeksi reilut, 125 mm ylitykset kaikkiin suuntiin, joita hyödynnettiin led-nauhan asennushyllyinä. Tarpeeksi leveät hyllyt jättävät led-nauhat piiloon ja epäsuora valaistus toteutuu hienosti.

Alaslasku tehtiin lautakehikosta ja kipsilevystä. Kehikkoon kiinnitettiin 1,5 kipsilevyä ja kipsilevy muodosti 125 mm leveän hyllyn, johon led-valonauha asennettiin.

Alaslasku tehtiin lautakehikosta ja kipsilevystä. Kehikkoon kiinnitettiin 1,5 kipsilevyä ja kipsilevy muodosti 125 mm leveän hyllyn, johon led-valonauha asennettiin.

Huoneeseen suunniteltiin langaton himmennys ja värilämpötilansäätö olemassa olevan kytkimen lisäksi. Värilämpötilan säätö tarkoittaa sitä, että huoneessa led-nauhan ja spottien valkoisen valon Kelvineitä muutetaan portaattomasti noin 2700-5500 K, joten saadaan juuri tarpeeseen ja tunnelmaan sopiva valaistus.

Vaikka huoneen korkeutta jouduttiin laskemaan keskeltä, niin 10 cm madallus ei vaikuta huoneessa, koska valon määrä lisääntyi. Alaslaskukehikko toimii loistavasti sellaisissa kohteissa, joissa sisäkattoon tai seiniin ei haluta tai voida tehdä muutoksia, mutta silti toivotaan upotettavaa valaistusta ja epäsuoraa valaistusta.

Kehikon keskellä oleva sähköpiste toimi kaikkien valojen sähkönsyöttöön, ja ero yhteen keskellä kattoa olevaan valaisimeen verrattuna on huikea. Kun valaisimet asennetaan omilla ryhmämuuntajilla, saadaan valaistuksesta kaksiosaisesti toimiva, eli led-nauhavalaistusta voidaan ohjata omana ryhmänään ja spottivalaisimia omanaan.

Tilaan sopivat led-valaisimet

Huoneen epäsuoraksi valaistukseksi valittiin värilämpötilasäädettäviä 22 W/m led-nauhoja ja kohdevalaistukseen sivulta päin täysin häikäisemättömiä, kehyksettömiä 12W Piilo led-spotteja, valaistuksen ohjaukseen käytettiin Zigbee älyohjausta. Käytännössä siis Zigbee-ohjaukseen soveltuva 200W RF-muuntaja led-nauhoille ja vastaanotin Piilo-spoteille. Huoneessa jäi paikoilleen jo asennettu käyttökytkin, josta saadaan haluttaessa koko huoneen valot pois ja päälle. Langattoman ohjauksen vastaanottimien avulla huoneen valoja voidaan lisäksi säätää langattomalla ohjaimella. Valaisimet on myös liitetty Philips Hue mobiiliohjaukseen, jonka avulla tulevat mahdolliseksi myös ohjelmointi ja ajastus.

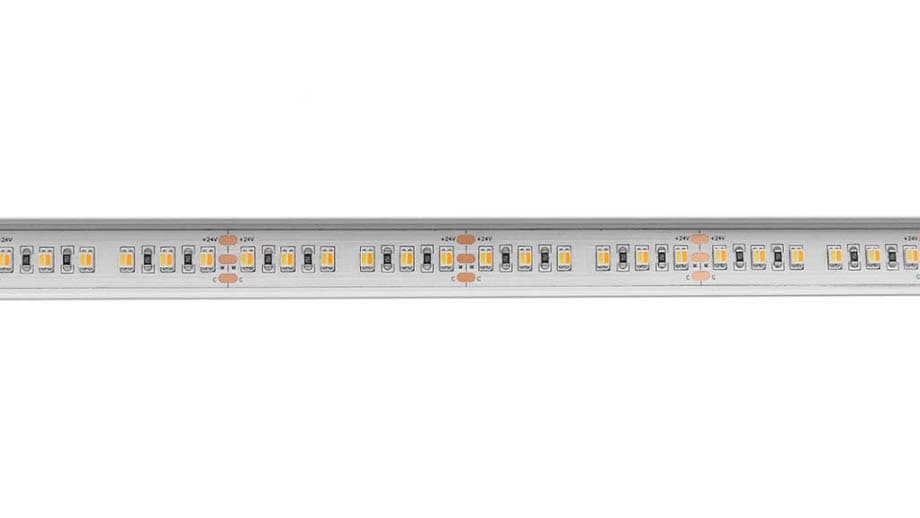

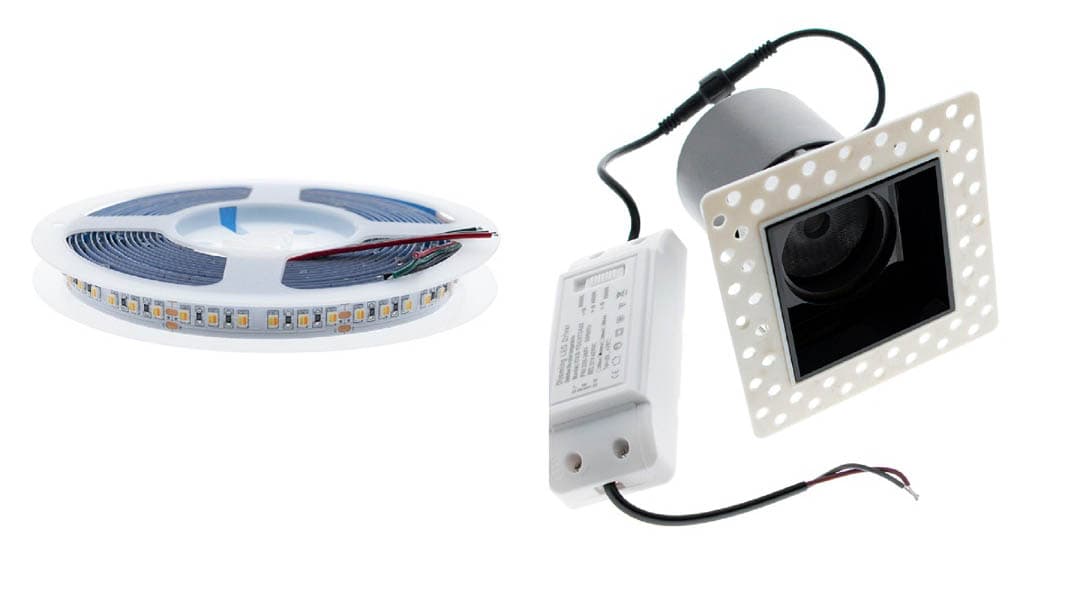

Epäsuoraksi valoksi valittiin supertehokas Tunnelma 22 W/m led-nauha. Spoteiksi valittiin kattoon kipsattavat kehyksettömät 12W Piilo Kantti spotit. Molemmissa valaisintyypeissä on värilämpötilan säätö.

Info

Info

Valaistusremontin kuusi työvaihetta

Huoneen koko, johon alaslasku tehtiin, on 12 m². Alaslaskun pinta-ala on puolestaan 4,5 m², eli kolmannes katon pinta-alasta.

Tiivistetysti remontin vaiheet olivat seuraavat:

  1. Lautakehikon kokoaminen ja kiinnittäminen kattoon.
  2. Johdotusten tuominen spoteille ja led-nauhoille.
  3. Kipsilevyn kiinnittäminen kehikkoon
  4. Piilo-spottien kipsattavien kehysten kiinnittäminen levyyn ja pinnan hionta.
  5. Led-kiskojen tekeminen asennusvalmiiksi.
  6. Valaisimien asennus ja liittäminen langattomiin ohjaimiin.

Vaiheet 1.‒2. Lautakehikon kokoaminen ja kiinnittäminen

Alaslaskun kehikko koottiin suunnitelman mukaisiin mittoihin ja kiinnitettiin kattoon 120 mm ruuveilla. Kiinnityskohtiin esiporattiin reiät noin puoliväliin saakka. Johdotukset tehtiin valmiiksi niihin kohtiin joihin spotit ja led-nauhojen muuntajat suunniteltiin sijoitettaviksi. Piilo-spottien johdotukset tehtiin värilämpötilasäädettäville heikkovirtavalaisimille suunnitellulla johtosarjalla, joissa on pikaliittimet spoteille valmiina.

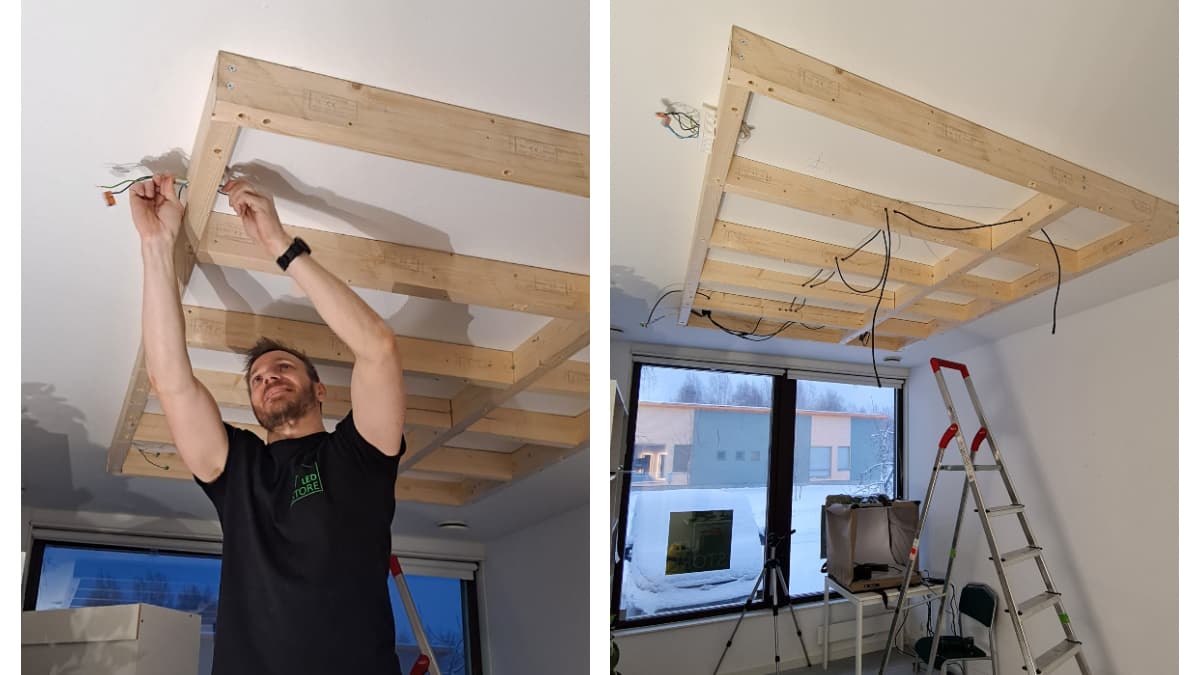

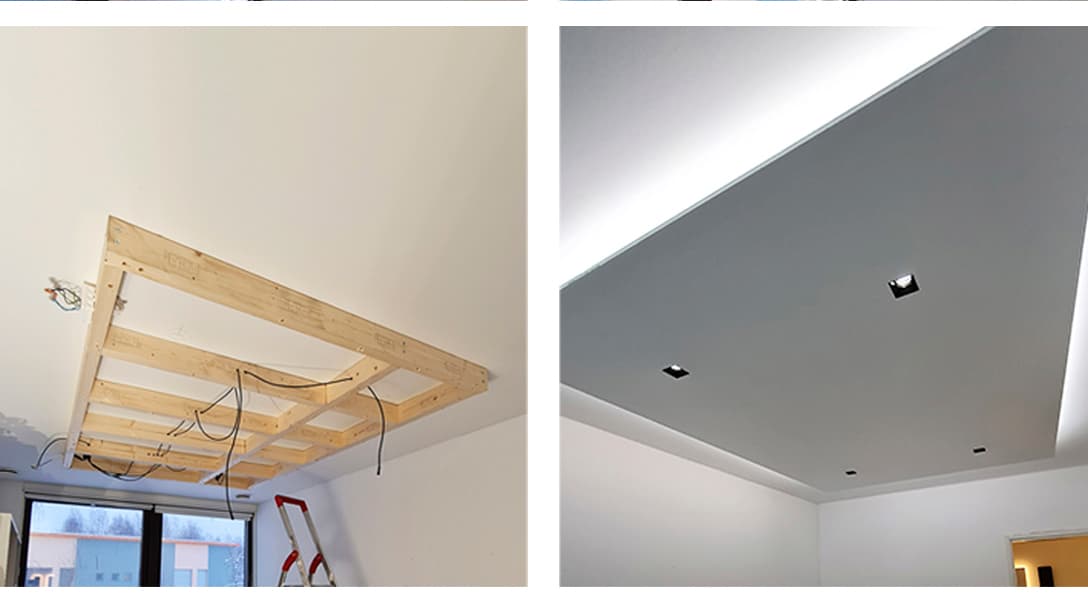

Lautakehikko kiinnitettiin kattoon ja valaisinjohdotukset tehtiin ennen pintalevyn kiinnitystä.

Lautakehikko kiinnitettiin kattoon ja valaisinjohdotukset tehtiin ennen pintalevyn kiinnitystä.

Vaiheet 3.‒4. Kipsilevyn työstäminen asennusvalmiiksi Piilo-spotteja varten

Kipsilevyt kiinnitettiin kattoon ja tasoitettiin, hiottiin ja maalattiin. Piilo-spottien muovikehykset kiinnitettiin tasoitteen avulla ja paklattiin päälle ja hiottiin yhteensä kolmeen kertaan. Katosta saatiin suora, kun tasoite levitettiin noin 50 cm etäisyydelle saakka aukoista pitkällä laipalla. Maalauksen jälkeen aukot viimeisteltiin ja spotit istahtivat kehyksiin nätisti.

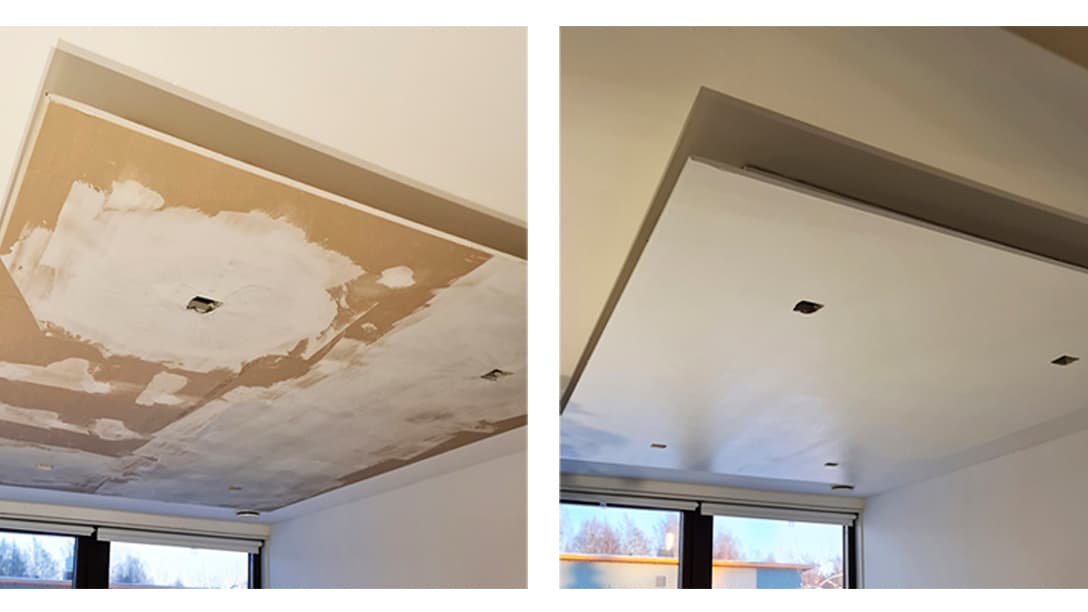

Kipsilevyn työvaiheita Piilo-spottiasennusta varten.

Kipsilevyn työvaiheita Piilo-spottiasennusta varten.

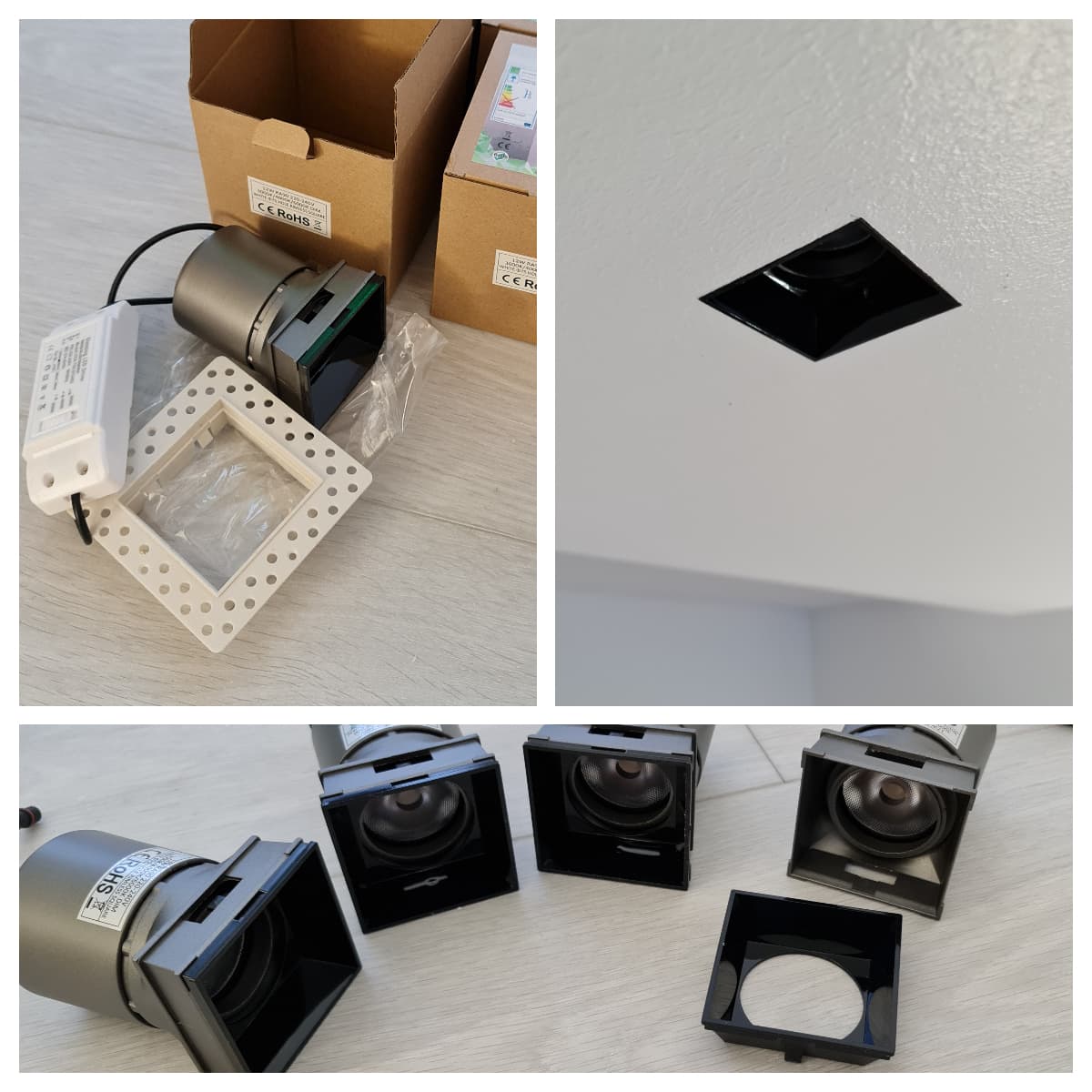

Piilo Kantti spotit ovat kehyksettömiä. Valmiiksi asennettu spotti paikoillaan. Valo asentuu noin 35 mm katon tasoa sisemmäs.

Piilo Kantti spotit ovat kehyksettömiä. Valmiiksi asennettu spotti paikoillaan. Valo asentuu noin 35 mm katon tasoa sisemmäs.

5. vaihe: Led-nauhakiskot asennusvalmiiksi kahteen L-muotoon

Valittu värilämpötilasäädettävä 22 W/m Tunnelma led-nauha asennettiin matalaan pintaprofiiliin, jotka tehtiin kahdeksi L-muotoiseksi kiskoksi. Kulmiin kolvattiin noin 10 cm välijohdot. Kiskot siis mitoitettiin niin, että ne ovat molemmista päistään 5 cm kehikon mittaa lyhyempiä. Valo avautuu nauhasta niin laajasti, että kiskot on hyvä jättää tällaisessa muodossa kulmista lyhyemmiksi, jotta valot eivät valaise ns. päällekkäin, jolloin kulmista tulisi nopeasti kirkkaammat kuin suorilla osuuksilla. Kahden L-muotoisen kiskon nostaminen paikoilleen on helpompaa kuin neljän toisiinsa liitetyn kiskon, ja molemmat nauhaliitokset saadaan silti samaan muuntajaan.

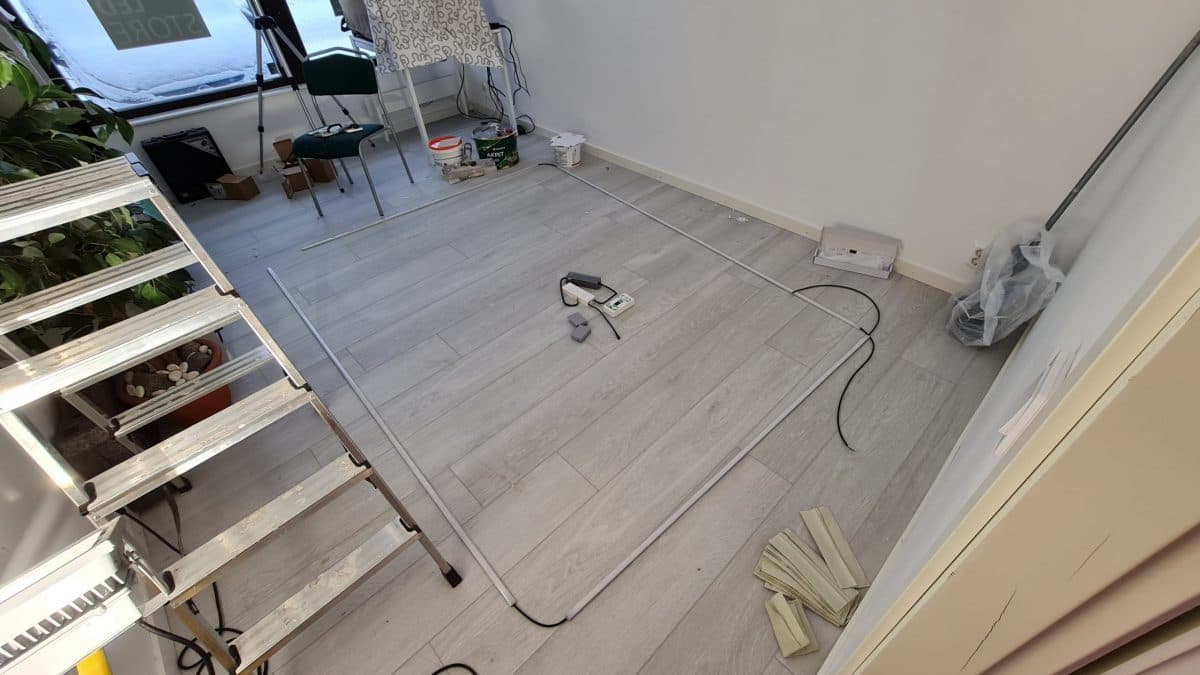

L - muotoon kasatut led-kiskot asennusta vaille.

L - muotoon kasatut led-kiskot asennusta vaille.

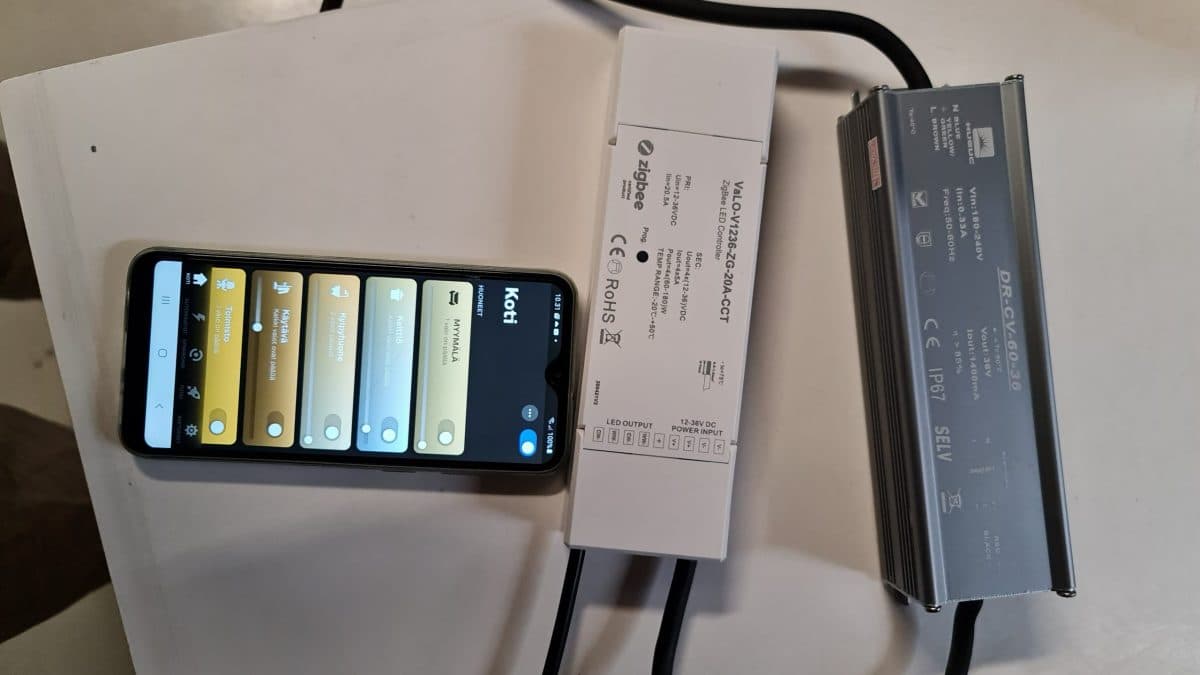

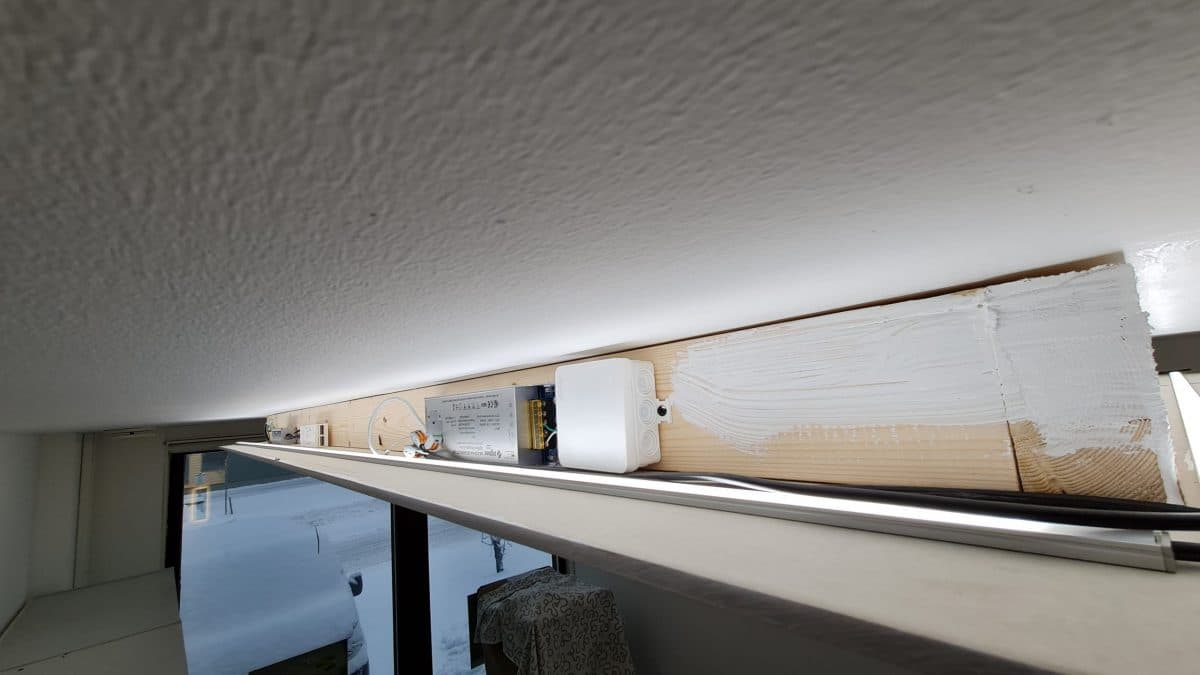

Alaslaskun hyllylle sopivat sekä led-kiskon 200W muuntaja, jossa on sisäänrakennettu langaton Zigbee vastaanotin, että taaempana näkyvä spottien 36V ryhmämuuntaja, jonka parina langattoman ohjauksen Zigbee-vastaanotin.

Alaslaskun hyllylle sopivat sekä led-kiskon 200W muuntaja, jossa on sisäänrakennettu langaton Zigbee vastaanotin, että taaempana näkyvä spottien 36V ryhmämuuntaja, jonka parina langattoman ohjauksen Zigbee-vastaanotin.

6. vaihe: Valot käyttöönotettiin liittämällä ne kauko-ohjaimeen sekä Hue-siltaan

Suuri osa valojen käyttömukavuutta on haluttujen ominaisuuksien vaivaton käyttö. Niinpä valoille valittiin helppo Zigbee värilämpötilakaukosäädin. Säätimellä on seinään kiinnitettävä teline, johon kauko-ohjain kiinnittyy magneetilla. Lisäksi valot lisättiin Philips Hue hubiin. Voit lukea lisää Hue-linkityksistä blogissamme: Zigbee-laitteet haltuun osa 2.

Philips Hue-siltaan liitettyjen valojen käyttöliittymässä voidaan ajastaa ja ohjelmoida halutunlaisia skenaarioita valoryhmille.

Philips Hue-siltaan liitettyjen valojen käyttöliittymässä voidaan ajastaa ja ohjelmoida halutunlaisia skenaarioita valoryhmille.

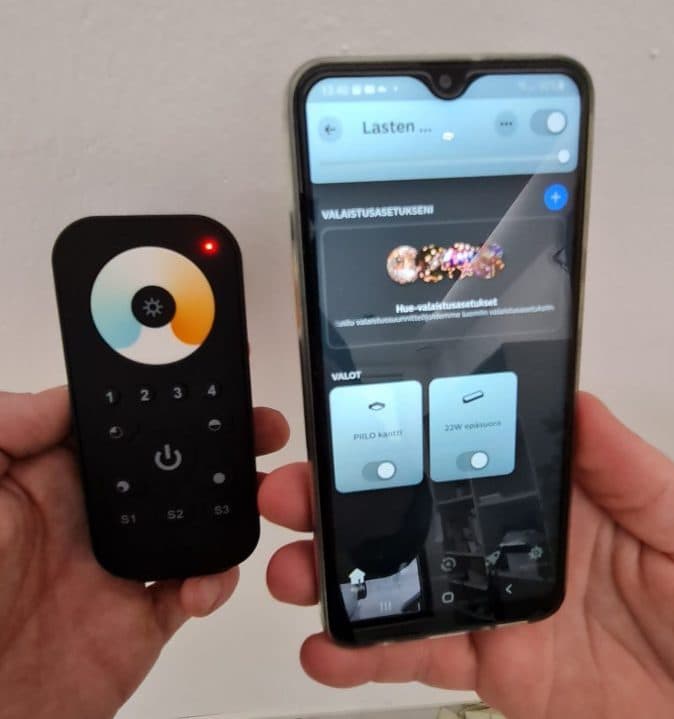

Värilämpötilan säätöön sopivalla kaukosäätimellä sekä mobiililla saadaan säädettyä valaistuksen valkoisen valon värilämpötilaa ja himmennystä.

Värilämpötilan säätöön sopivalla kaukosäätimellä sekä mobiililla saadaan säädettyä valaistuksen valkoisen valon värilämpötilaa ja himmennystä.

Info

Info

Tämän valaistusremontin hinta:

Alaslaskun materiaalit itsessään ovat hyvin edulliset.

  • Lautaa, kipsilevyä, tasoitetta, maalia sekä muutama ruuvi maksavat alle 100 euroa.
  • Valojen kustannukset olivat spottien osuus 564 euroa,
  • led-kiskon osuus asennusvalmiina LedPajalta 847 euroa,
  • kaukosäädin 79 e,
  • yhteensä 1600 euroa (sis. alv.).

Rahalla saa siis 224 wattia leditehoa, josta tulee 5330 luumenia 12 neliön tilaan, josta osa kohdevaloa ja osa epäsuoraa valoa.

Tilan tunnelma muuttuu huikeasti riippuen siitä millä valon värilämpötilalla tai kirkkausasteella valot ovat. Olemme remonttiin erittäin tyytyväisiä, ja voimme suositella keskeltä alaslaskettua kipsikattoa muillekin.

Toteutusvaihtoehtoja samanhintaisille lopputuloksille

Tätä asennustapaa voidaan käyttää myös muilla valaisinyhdistelmillä. Samanhintaiseksi tulee esimerkiksi vaihtoehto, jossa värilämpötilasäädettävä led-nauha vaihdetaan astetta heikompitehoiseen Tunnelma 14,4 W/m 1000 luumenia metrille, ja lisätään alaslaskuun kaksi Piilo-spottia lisää. Tällöin suoran kohdevalon määrä kasvaa, ja epäsuora valo jää selkeämmin tunnelmavalaistukseksi.

Jos kyseessä on enemmän väriä ja meininkiä tarvitseva valojen käyttäjä, niin LedStore suosittelee käyttämään Kameleontti RGB 14,4 W/m led-nauhaa. Tällöin kaukosäätimeksi vaihtuu ohjain, jossa voidaan säätää sekä värilämpötilasäädettäviä spotteja, että väriä vaihtavaa led-nauhaa.

Lisäksi jos alaslaskusta haluaa tehdä sisustuksellisen, niin sen voi maalata sisustukseen sopivan väriseksi, tai vaikka tapetoida tyylikkääksi.

Info

Info

Tervetuloa tutustumaan remontoituun tilaan LedStoren All in One myymälään Vantaan Koivuhakaan! Käyntiosoite on Mesikukantie 16, ja LedStoren omalla pihalla on ilmaiset parkkipaikat suoraan oven edessä. Myymälässä palvellaan kaikkia asiakasryhmiä kuluttajista rakennusliikkeisiin.

Aukiolot: ma ja pe klo 8.30 - 15.30, tiistaista torstaihin klo 8.30 - 17, sekä lauantaisin klo 10 - 14. Ajantasaiset aukiolot löytyvät aina verkkosivuilta https://ledstore.fi.
