Miten sijoittaa saneerauskohteen ilmanvaihtokanavat ja ilmanotto sekä ulospuhallus?

Kaupallinen yhteistyö

Päivitetty 08.05.2025

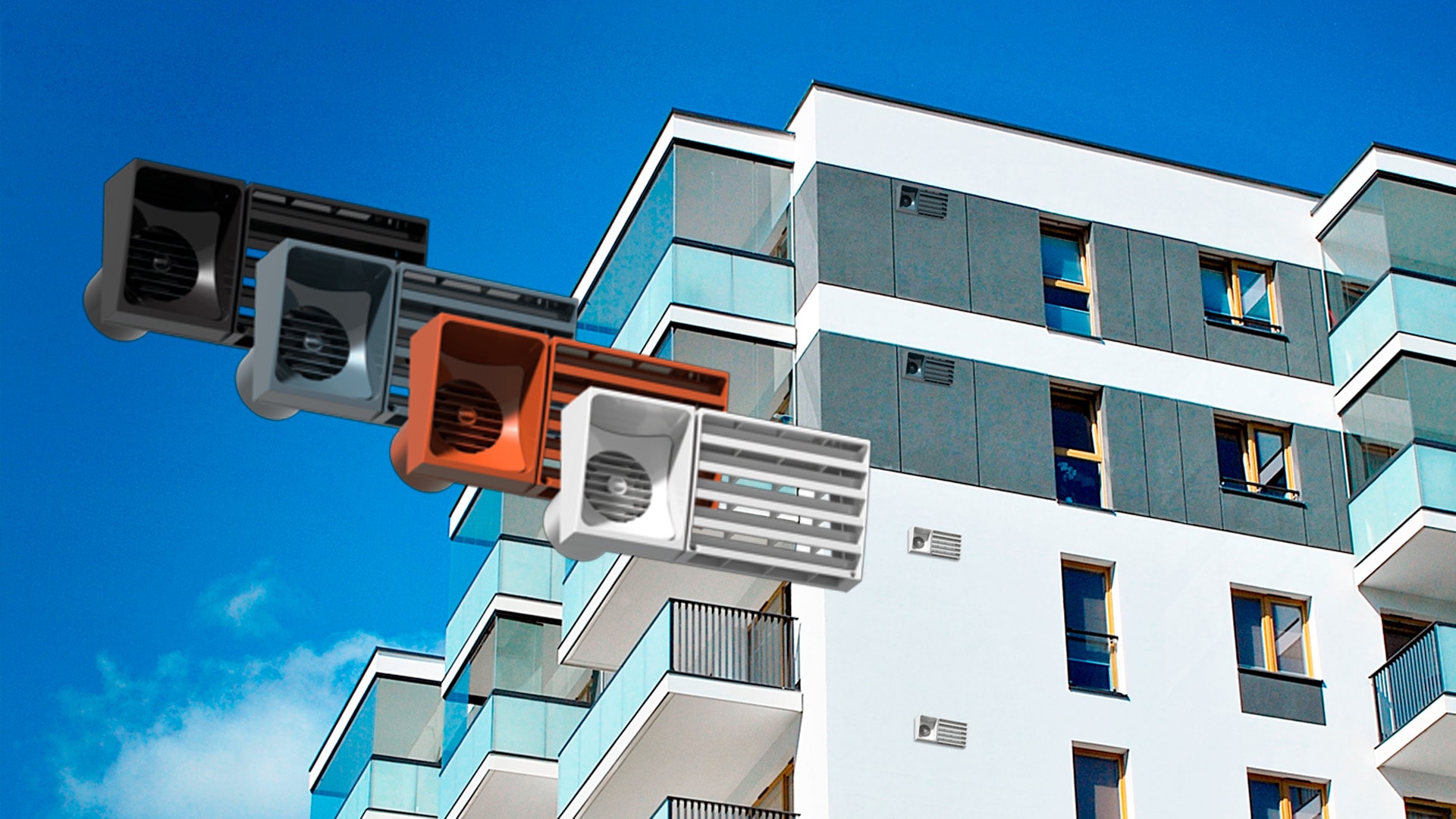

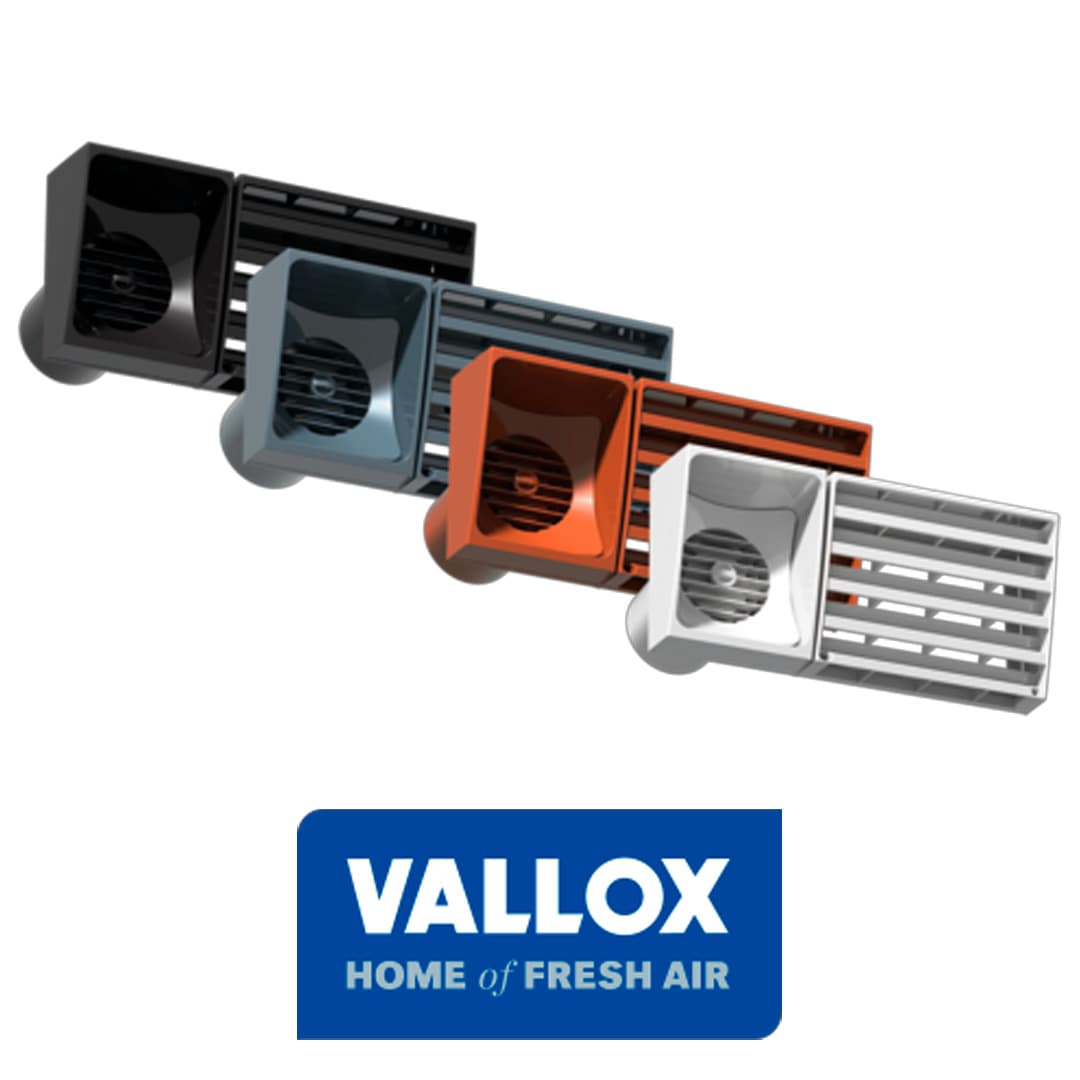

Vallox Out/in Vario seinäpuhallus- ja ilmanottolaitteen kanssa huoneistokohtaisen ilmanvaihdon voi toteuttaa helposti uusiin sekä vanhoihin kerrostalokohteisiin ja korkeisiin rakennuksiin. Laitteen osat voidaan sijoittaa erilleen jopa eri puolille taloa, mikä tuo joustoa rakennussuunnitteluun. Neljä värivaihtoehtoa mahdollistaa laiteen häivyttämisen julkisivuun.

Kun saneerattavaan rakennukseen suunnitellaan ja asennetaan ilmanvaihtokanavistoa, on ensisijaisen tärkeää huomioida asukkaiden tilantarve ja pyrkiä purkamaan rakenteita mahdollisimman vähän. Tavallisesti ilmanvaihtokoneen sijoitus ei tuota ongelmia, mutta kanavien asennuspaikan löytäminen voikin vaatia enemmän miettimistä.

Kanaviston sijoitus olemassa oleviin rakenteisiin

Taipuisa Vallox BlueSky -kanava on halkaisijaltaan vain 75 mm, joten se mahtuu ahtaimpiinkin paikkoihin ja sen työntäminen esim. olemassa olevien koteloiden tai laskettujen kattojen yläpuolella olevien tilojen läpi on helppoa ilman purkutöitä. Toki BlueSky-kanavat voi asentaa ullakollekin, mutta sisälle asennettaessa etuna on, ettei kanavia tarvitse lainkaan lämpöeristää. Niin energiankulutuksen kuin asumismukavuuden kannalta on hienoa, että kanavissa kulkeva ilma ei talvella jäähdy eikä kuumene kesällä.

Koneelta lähteviin tulo- ja poistokanaviin pitää asentaa ensin äänenvaimentimet ja BlueSky-jakolaatikot. Nämä vaativat jonkin verran tilaa. Jakolaatikoilta venttiileille menevät putket ovat yksimittaiset, joten koteloissa tai väliseinissä ei tarvita kanavien lisäksi työtilaa jatkojen tai T-haarojen tekemistä varten. Yhtenäinen kanava ei myöskään vuoda lainkaan ja asennus on nopeaa. BlueSky -kanavarullan 50 m kiepiltä voi aina katkaista sopivan mittaisen putken.

Ilmanvaihtokoneen sijoitus ja jäteilman poisto

Ilmanvaihtokoneen sijoituspaikkaa mietittäessä kannattaa pyrkiä siihen, että ilmanvaihtokanavisto on mahdollisimman lyhyt ja yksinkertainen. Tällä on vaikutusta myös ilmanvaihtokoneen energiankulutukseen ja äänitasoon.

Koneen asennuspaikkaa mietittäessä pitää huomioida myös ulko- ja jäteilmakanavien asennus. Mitä lähempänä ulkoseinää kone on, sitä lyhyempi on kondenssieristettävä ulkoilmakanava. Kun ilmanvaihtokoneen lämmöntalteenottokyky on tehokas, myös ulospuhallettava jäteilma on hyvin kylmää. Siksi jäteilmakanava pitää kondenssieristää samalla tavalla kuin ulkoilmakanavakin. Varsinkin useampikerroksisissa rakennuksissa jäteilmakanavan vieminen vesikatolle voi olla hankalaa. Kannattaakin miettiä, olisiko seinäpuhallus helpottava ratkaisu.

Ulospuhallukselle uusi paikka?

Mikäli vanhan ilmanvaihtokoneen tilalle vaihdetaan uutta nykyaikaista ilmanvaihtokonetta, pitää muistaa, että viime vuosituhannen koneiden hyötysuhteet olivat varsin vaatimattomia ja niiden jäteilman lämpötila pysyi aina reilusti plussalla. Niinpä niiden jäteilmakanavia ei yleensä kondenssieristetty. Mikäli tällainen kanava kulkee vaikkapa kerrosten läpi katolle, niin sen kondenssieristäminen jälkikäteen rakenteita purkamatta on todennäköisesti mahdotonta. Eristämättömänä kanavaa ei siis voi käyttää uudella ilmanvaihtokoneella. Ainoa mahdollisuus voikin olla etsiä jäteilmakanavalle uusi reitti ulos seinäpuhalluslaitteelle.

Vallox Out/In Variossa yhdistyy raittiin ilman sisäänotto ja jäteilman ulospuhallus. Nämä voivat olla ulkoseinässä vierekkäin, mikä yleensä helpottaa asennusta. Joskus kuitenkin esim. tontin raja tai lähellä oleva rakennus voi rajoittaa ulospuhalluslaitteen sijoitusta. Out/In Variossa sisäänotto ja ulospuhallusosat voidaan erottaa toisistaan ja ulospuhallusosa voidaan asentaa sille seinälle, jossa ulospuhallusilma ei aiheuta haittaa.
