Helposti asennettava IV-kanavisto pieneen tilaan

Sari NieminenKaupallinen yhteistyöVallox Oy logoVallox Oy
Päivitetty 14.04.2025
Vallox BlueSky

Vallox BlueSky on asennusystävällinen ilmanvaihdon kanavajärjestelmä. Asennuksen nopeus ja vähäinen kanavaosien tarve tekevät Vallox BlueSky -putkesta edullisen ratkaisun sekä uudisrakennukseen että saneeraukseen.

Vallox BlueSky -ilmanjakojärjestelmä on pieneen tilaan mahtuva, taipuisa ja ääntä vaimentava ilmanvaihdon kanavajärjestelmä. Sen asennus on helppoa ja nopeaa, ja kanavaosien tarve vähäinen. Näin ollen se on edullinen ratkaisu niin uudisrakentamiseen kuin peruskorjaukseenkin.

Tiivis, taipuisa ja hygieeninen rakenne

Vallox BlueSky on polyeteenistä valmistettu, tiivis ja hygieeninen (M1- puhtausluokka) ilmanvaihtoputki. Putkessa on kaksinkertainen rakenne: aallotettu ulkovaippa sekä sileä, antistaattinen, hajuton, ja mikrobisuojattu sisäpinta. Rakenteensa ansiosta Vallox BlueSky -ilmanjakojärjestelmä on helppo puhdistaa.

Taipuisan putken ulkohalkaisija on vain 75 mm, joten se on asennettavissa kätevästi väli- ja alapohjaan, alaslaskettuihin kattoihin, betonivaluun, väliseiniin ja koteloihin. BlueSky -järjestelmään kuuluu putkiston lisäksi tarvittavat ilmanjakolaatikot, venttiilien liitäntäosat asennustarvikkeineen ja osineen.

Tehokasta ilmanjakoa pienemmillä kanavilla

Merkittävin ero Vallox BlueSkyn -ilmanvaihtokanavan ja perinteisen peltisen ilmanvaihtokanavan välillä on kanavan koko. Tyypillisesti omakotitalon kanavistossa koko asunnon ilmavirta kulkee yleensä yhtä 160 tai 200 mm kanavaa pitkin, kunnes kanava- ja venttiilihaaroitusten jälkeen ilmavirta ja kanavisto pienenevät.

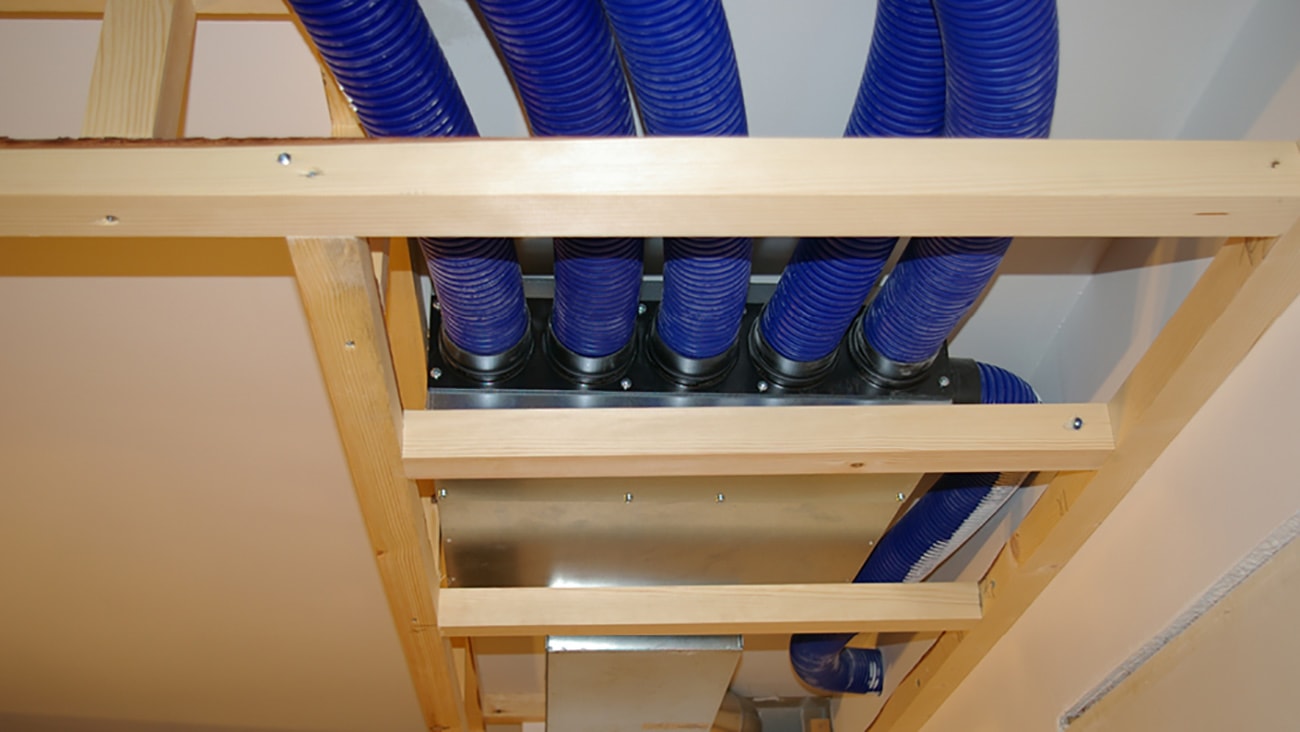

Vallox BlueSky-järjestelmässä sen sijaan ilma tuodaan isolla putkella vain ilmanjakolaatikolle saakka. Siitä lähtee oma taipuisa 75 mm kanava jokaiselle venttiilille. Yli 8 dm3/s venttiilille suositellaan kahta putkea rinnan. Yhden ja kahden putken käyttö helpottaa ilmavirtojen mittausta, koska järjestelmä on silloin luonnostaan ”itsesäätyvä”. Helppo säädettävyys onkin yksi Vallox BlueSkyn arvostetuimmista ominaisuuksista.

Nopeasti asennettava kanavajärjestelmä

Peltisen ilmanvaihtokanaviston rakentaminen vaatii aikaa, jossa osien niittaaminen on käsityömäistä. Helpompi vaihtoehto on rakentaa kanavisto Vallox BlueSky-ilmanjakojärjestelmällä. Se koostuu taipuisasta muoviputkesta ja jakolaatikoista, joita on nopea ja helppo asentaa sekä uuteen että remontoitavaan taloon.

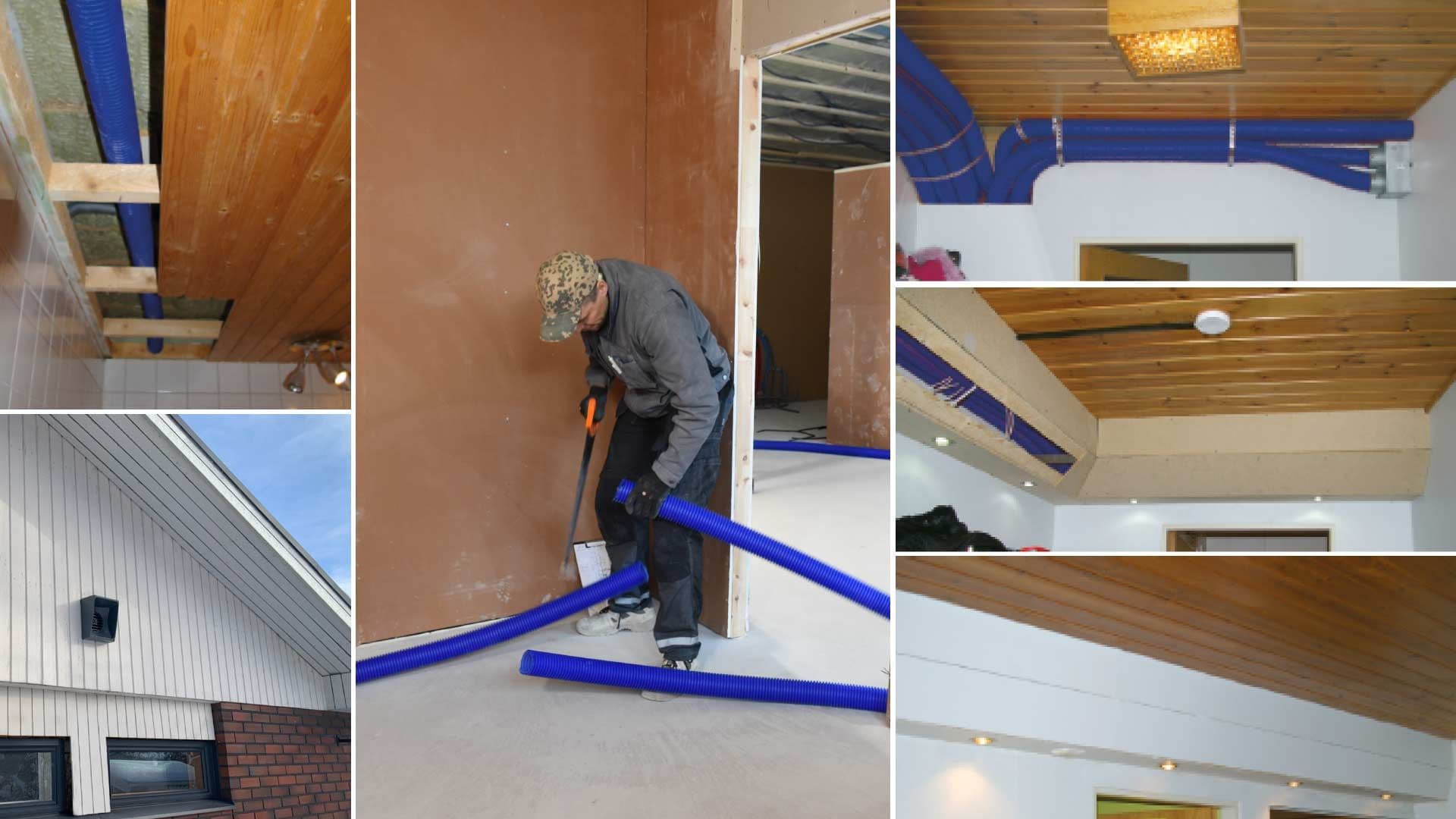

Vallox BlueSky -ilmanjakojärjestelmän kanavaputket voi mitata ja pätkiä määrämittaansa lattialla. Sen jälkeen kevyet putket on helppo vetää mukanaan ja asentaa paikoilleen. Poraamista ja niittaamistakaan ei tarvitse tehdä.

Pienen kokonsa ansiosta ilmanvaihtokanava voidaan piilottaa rakenteisiin: väliseiniin tai välipohjiin, betonivaluun, alaslaskettuun kattoon tai koteloida huomaamattomasti huoneen nurkkaan. Kun tulo- ja poistoilmakanavat asennetaan sisätiloihin (höyrysulun sisäpuolelle), niitä ei myöskään tarvitse silloin lämpöeristää.

Mikäli Vallox BlueSky -kanavisto asennetaan yläpohjaan, se tulisi asentaa välittömästi höyrysulun ulkopuolelle, eristeen sekaan. Näin erillistä lisäeristystä ei tarvita, vaan yläpohjan eristys riittää myös kanavan eristämiseen. Muussa tapauksessa riittävästä eristämisestä on huolehdittava.

<p data-block-key="dm37m">Vallox BlueSky -ilmanjakojärjestelmän kanavaputket voi mitata ja pätkiä määrämittaansa lattialla. Sen jälkeen kevyet putket on helppo vetää mukanaan ja asentaa paikoilleen. Poraamista ja niittaamistakaan ei tarvitse tehdä. Kanavisto mahtuu hyvin alaslaskettuun kattoon. Vallox Out/in Varion ulospuhallusosan kautta voi puhaltaa jäteilman pois.</p>
Vallox BlueSky -ilmanjakojärjestelmän kanavaputket voi mitata ja pätkiä määrämittaansa lattialla. Sen jälkeen kevyet putket on helppo vetää mukanaan ja asentaa paikoilleen. Poraamista ja niittaamistakaan ei tarvitse tehdä. Kanavisto mahtuu hyvin alaslaskettuun kattoon. Vallox Out/in Varion ulospuhallusosan kautta voi puhaltaa jäteilman pois.

Hiljainen ilmanvaihto − parempi asumisviihtyvyys

Asumismukavuuden takia on tärkeä kiinnittää huomiota myös kanaviston äänenvaimennukseen. Määräystason täyttävä äänitaso voi vielä häiritä yön hiljaisina tunteina makuuhuoneessa. Ilmanvaihtokanaviston äänenvaimennus on edullista hoitaa kanavistoon sijoitettavilla vaimentimilla tai joissakin konetyypeissä koneeseen tulevalla äänenvaimennusosalla. Sen lisäksi on hyvä varmistaa, ettei ääni pääse kulkemaan rakenteissa vaikkapa teknisestä tilasta makuuhuoneeseen.

Tulo- ja poistoilmakanavat kulkevat Vallox-ilmanvaihtokoneelta Vallox-äänenvaimennusosan tai äänenvaimentimen kautta Vallox BlueSky -ilmanjakolaatikoihin, joista tulo- ja poistoilma jaetaan koko taloon. Vallox BlueSky -ilmanjakojärjestelmässä jokaiseen venttiilin on yhdistetty yksi tai kaksi ilmanvaihtoputkea suoraan äänieristetystä ilmanjakolaatikosta. Kun huoneiden välillä ei ole suoraa kanavayhteyttä vältetään äänien kantautuminen huoneesta toiseen kanaviston kautta.

Palonsuojaus ja kotelointi

Asennettaessa Vallox BlueSky -järjestelmää P3-luokan rakennusten sisätiloihin (omakoti-, rivi- ja paritalot), kanavat koteloidaan vähintään D-s2,d2 luokan rakennuslevyllä tai pinnoitetaan mineraalivillalla.

Venttiileinä käytetään Suomen rakentamismääräyskokoelman osan E7 6.1 mukaisia, ilmavirtaa kuristavia venttiileitä.

Asennettaessa Vallox BlueSky -järjestelmää kerrostaloasuntoon, on valmiit kanava-asennukset verhoiltava esimerkiksi 2x15 mm vahvuisella palokipsilevyllä ja venttiileinä käytetään testattuja palorajoitinventtiileitä.

Jäteilman voi puhaltaa ulos seinään asennettavan laitteen kautta

Etenkin saneerauskohteissa ei jäteilmakanavaa välttämättä kannata viedä vesikatolle saakka vaan ulospuhallusilman voi yleensä puhaltaa ulos seinässä olevan Vallox Out/in Vario -ulospuhalluslaitteen kautta. Samasta laitteesta voi ottaa ulkoilman koneelle. Näin talon sisällä olevat kylmät ja kondenssieristettävät kanavat jäävät mahdollisimman lyhyiksi. Itse laite on helppo ja nopea asentaa ja eikä se vaadi huoltoa.

Info

Info

Lisätietoa suunnittelun tueksi

Info

Info

BlueSky-ilmanjakojärjestelmän asennusvinkit

Vallox BlueSky on taipuisa kanavajärjestelmä, joka on järkevää suunnitella ja asentaa “tähden muotoon”. Näin kanavistosta tulee symmetrinen ja mahdollisimman lyhyt, jolloin ei synny ylimääräisiä kustannuksia. Kanaviston mitoittamisen voi työn nopeuttamiseksi tehdä ensin lattialla, jonka jälkeen putket jakolaatikoineen voi nostaa ja kiinnittää kattoon.

Jakolaatikoissa, venttiilin liitäntäosissa ja TINO-D sarjan venttiileissä on valmiit Vallox BlueSky -kanavalle sopivat lähtökaulukset. Jotta liitoksesta tulisi tiivis, kanavan päähän, ensimmäiseen aaltojen väliseen uraan asetetaan tiivisterengas. Tiivisterengas on suositeltavaa kostuttaa vedellä ennen asennusta.

Vallox BlueSky -kanavat kannakoidaan kaikkien liitosten välittömästä läheisyydestä ja jatkoyhteen molemmilta puolilta. Muualta kanavaa ei tarvitse kannakoida, ellei asennustapa muuten sitä vaadi.

Asennuksen jälkeen on kanavien päät suojattava pölyltä ja muulta lialta käyttöönottoon asti mukana olevilla suojatulpilla.
