Ilmankäsittelykoneen monipuolinen varustelu tarjoaa joustavuutta ilmanvaihdon suunnitteluun

Sari NieminenKaupallinen yhteistyöVallox Oy logoVallox Oy
Päivitetty 14.04.2025
Ilmankäsittelykoneet

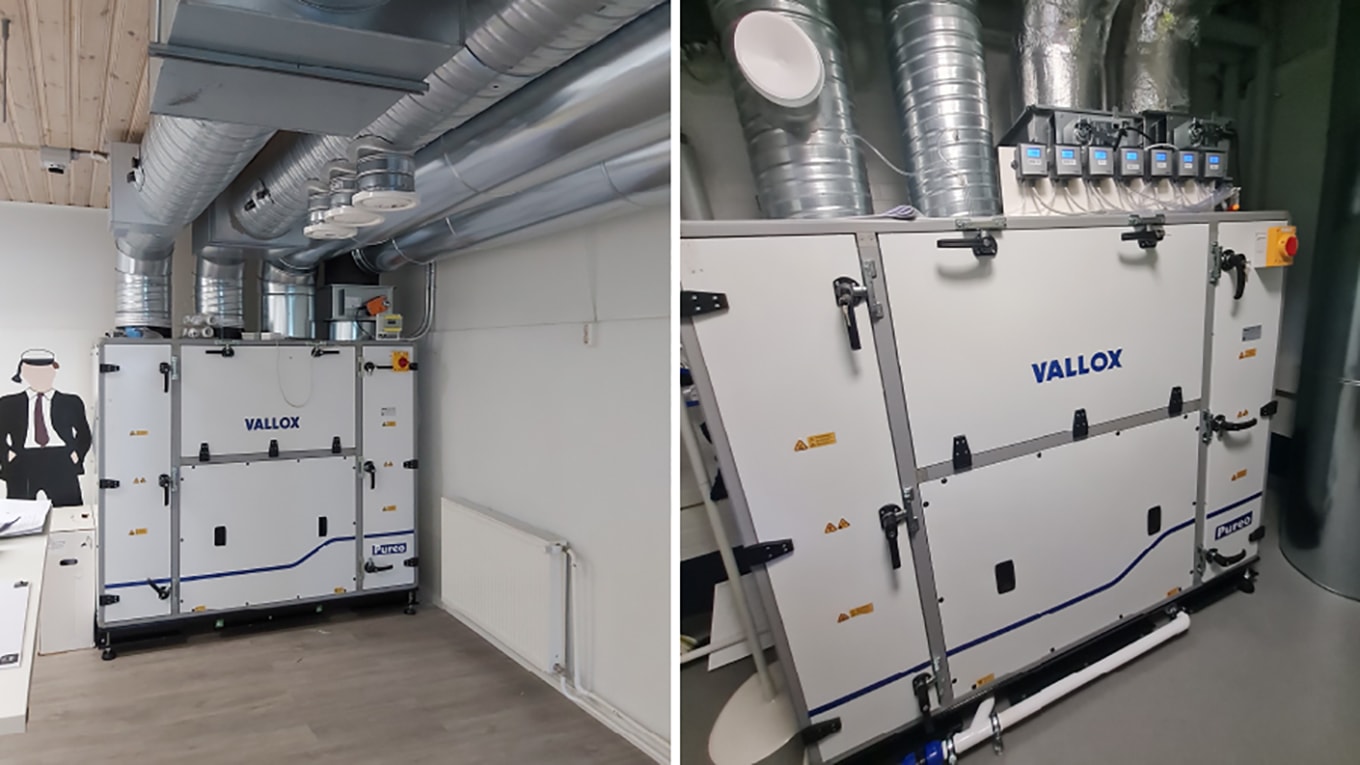

Vasemmalla kohteessa on yksi kone ja oikeanpuoleisessa yhteensä kolme konetta, yksi joka kerroksessa. Oikeanpuoleisen koneen päällä on rivi asiakkaan omaan automatiikkaan liitettyjä painelähettimiä. Taloautomaatioon yhdistetyn koneen ohjaus ja ilmanvaihdon etävalvonta tapahtuu asiakkaan taloautomaation kautta.

Vallox Pureo -ilmankäsittelykoneet taipuvat monenlaisiin kohteisiin sekä erilaisten tilankäyttäjien ja käyttötilanteiden tarpeisiin. Joustavan varustelun ja erinomaisten runkoratkaisujen ansiosta Vallox Pureo -ilmankäsittelykoneita on asennettu niin oppilaitoksiin ja päiväkoteihin, teollisuushalleihin ja verstaisiin kuin toimistotiloihin.

Vallox Oy:n tekninen asiantuntija Sami Mattila on kentällä käydessään päässyt todistamaan Vallox Pureo -ilmankäsittelykoneiden monipuolisuuden, ja sen, miten joustavasti koneet vastaavat erilaisiin tarpeisiin. Tässä artikkelissa tutustumme muutamaan kohteeseen, jossa Vallox Pureo huolehtii ilmanvaihdosta.

Ilmanvaihtoa voi ohjata kohteen vaatimalla tavalla

Ilmanvaihdon ohjaus on Vallox Pureo -koneissa valittavissa kohteen ja sen toimintatarpeiden mukaan. Esimerkkinä voidaan mainita kaksi eri oppilaitosta, joista toisessa ohjaus on hoidettu Valloxin valmiilla ohjausjärjestelmällä (5-kanavainen paine-erolähetin, Vallox Pureo -ohjain ja säädin), ja toisessa koneen ohjaus on toteutettu asiakkaan olemassa olevalla kiinteistöautomaatiolla.

− Valloxin valmis ohjausjärjestelmä saattaa olla helpompi suunnittelun ja asennuksen kannalta, mutta tarjolla on myös riviliitinmalli, jota voi ohjata kohteessa olevalla automaatiojärjestelmällä, Mattila kertoo.

Kummassakin oppilaitoksessa koneena on Vallox Pureo TX 500, joka on Pureo-tuotevalikoiman pienin ilmankäsittelykone (ilmamäärä 500 l/s).

Monissa oppilaitoksen tapaisissa kohteissa, joissa on käytössä Valloxin ohjausjärjestelmä, ilmanvaihdon ohjaus toimii viikko-ohjelmalla tilan käyttöaikojen mukaan.

Tarvittaessa Vallox Pureo -ohjausjärjestelmä on mahdollista liittää etäohjaukseen ja -valvontaan internetin yli Ouman M-link -moduulilla, joka toimii myös "langattomasti" 4G-reitittimen avulla.

− Tällöin voidaan kätevästi seurata koneen toimintaa esimerkiksi tilanteissa, joissa välimatka kohteeseen on pitkä tai tiloihin on rajattu pääsy.

Tiivis vaipan runko pitää koneen hiljaisena

Joissain kohteissa ilmanvaihtokone joudutaan sijoittamaan samoihin tiloihin, joissa työskennellään. Vallox Pureo -koneiden vaipan tiiveys on huippuluokkaa (L1), jolloin ne ovat myös hiljaisia.

Eräässä toimistokohteessa Vallox Pureo TX 500 sijoitettiin komeroon, mutta koska tiivis ja hyvin äänieristetty kone ei ole liian äänekäs, samassa tilassa tehtävä toimistotyö onnistuu hyvin.

− Asennuksen kannalta tämä poikkeuksellinen sijoittelu asetti aikamoisen haasteen, josta asennustiimi selvisi hienosti, Mattila kehuu ammattitaitoisia asentajia.

Koneessa on kaksi kondenssivesiputkea: yksi tuloilman puolella ja yksi jäteilman puolella. Vesi johdettiin komerossa sijaitsevaan lattiakaivoon.

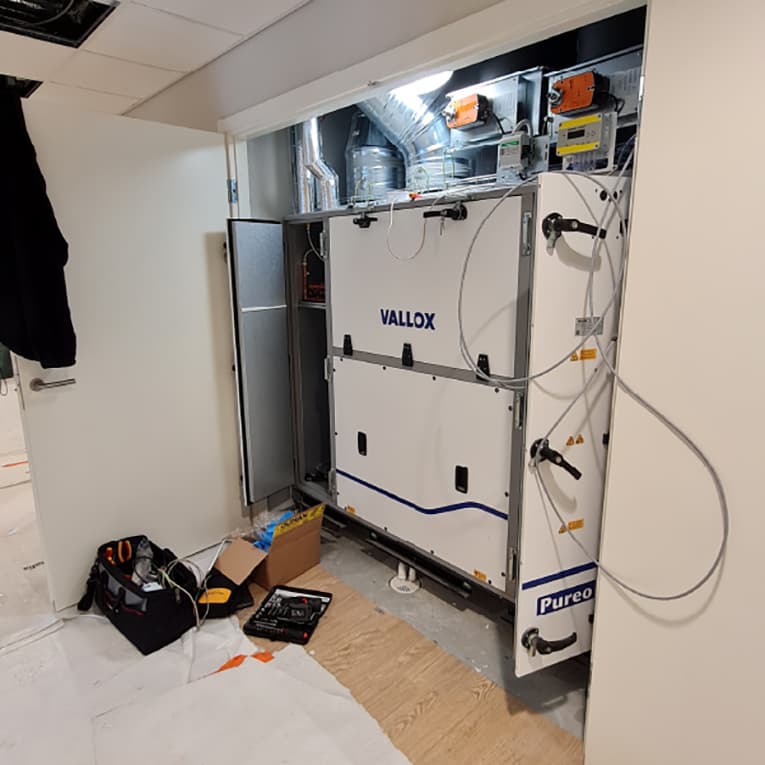

<p data-block-key="z6tbk">Tässä toimistokohteessa Vallox Pureo sijoitettiin poikkeuksellisesti komeroon. Koneen huoltotyöt voidaan suorittaa eteisen suunnasta.</p>
Tässä toimistokohteessa Vallox Pureo sijoitettiin poikkeuksellisesti komeroon. Koneen huoltotyöt voidaan suorittaa eteisen suunnasta.

Tila koneiden ympärillä helpottaa asennus- ja huoltotyötä

Yhtenä esimerkkinä erittäin siististä asennuksesta ja hyvästä tilaratkaisusta on erään elintarvikkeita valmistavan yrityksen tekninen tila, jossa tilaa oli riittävästi väljempäänkin asennukseen. Tuotantotilojen ilmanvaihtoon oli valittu kolme Vallox Pureo -ilmankäsittelykonetta: kaksi Vallox Pureo TX 900:sta ja yksi TX 500. Koneiden sijoittelussa oli hienosti huomioitu koneen asentajan ja huoltoa tekevien työ, sillä koneiden ympärille oli jätetty runsaasti vapaata tilaa. Vallox Pureo -koneet ovat huollettavissa kummaltakin puolelta ja ne voidaan asentaa myös seinää vasten.

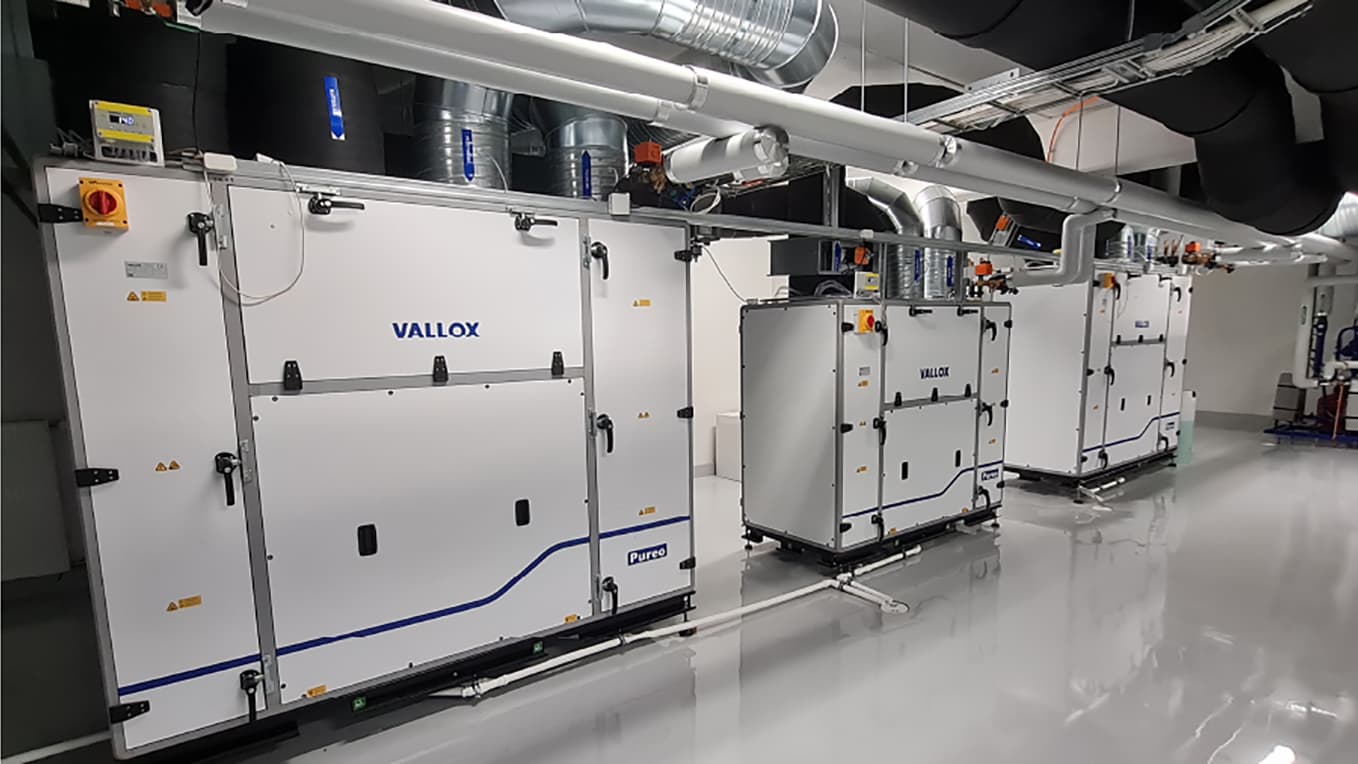

<p data-block-key="7fw7j">Tässä kohteessa koneet oli suunnitelmassa sijoitettu siten, että niin rakennusaikainen asennustyö kuin jälkeenpäin tehtävät huoltotyöt on helppo tehdä.</p>
Tässä kohteessa koneet oli suunnitelmassa sijoitettu siten, että niin rakennusaikainen asennustyö kuin jälkeenpäin tehtävät huoltotyöt on helppo tehdä.

Kohteessa oli pääosin käytetty Vallox Pureo -koneiden vakiovarustelua, mutta suodatukseen oli tehty pieni muutos: yhteen koneeseen laitettiin HEPA-suodattimet, jotka suodattavat tuloilmaa tehokkaammin.

− Koneissa on vakiona ePM1 60 % -luokan pussisuodatin tuloilmalle ja ePM10 60 % -luokan pussisuodatin poistoilman puolella, jotka voi standardikokoisina helposti korvata samankokoisilla HEPA-suodattimilla, Mattila vinkkaa.

Lisävarusteilla entistäkin monipuolisemmat käyttömahdollisuudet

Vallox Pureo -ilmankäsittelykoneiden varustusta vaihtelemalla ne saadaan suunniteltua todella erilaisiin ilmanvaihdon tarpeisiin. Koneissa on lähtökohtaisesti erinomainen lämmöntalteenotto ja niiden vakiovarustukseen kuuluu nestekiertoinen jälkilämmityspatteri sekä lohkosulatus- ja ohituspellistö toimilaitteineen.

− Sopivilla lisävarusteilla voidaan taklata erilaisten olosuhteiden aiheuttamia haasteita.

Esimerkiksi metallipajalla, jossa ilmankäsittelykoneelle ei ollut saatavilla lämmintä vettä, määriteltiin sille jo suunnitteluvaiheessa sähköinen jälkilämmitys. Lisävarusteiden konfigurointi tehdään Vallox MySelecta Pureo -mitoitusohjelmalla, josta komponenttilistat ja koneajot on kätevä tehdä.

Pohjois-Suomessa talvi voi olla äärimmäisen kylmä, ja siksi yhden esimerkkikohteen koneeseen asennettiin sähköinen etulämmitys varmistamaan ilmanvaihdon toiminta kylmempinäkin talvijaksoina. Tämä ei kuitenkaan ole kovin tyypillinen tarve, mistä syystä sähköinen etulämmitys on saatavilla koneisiin lisävarusteena.

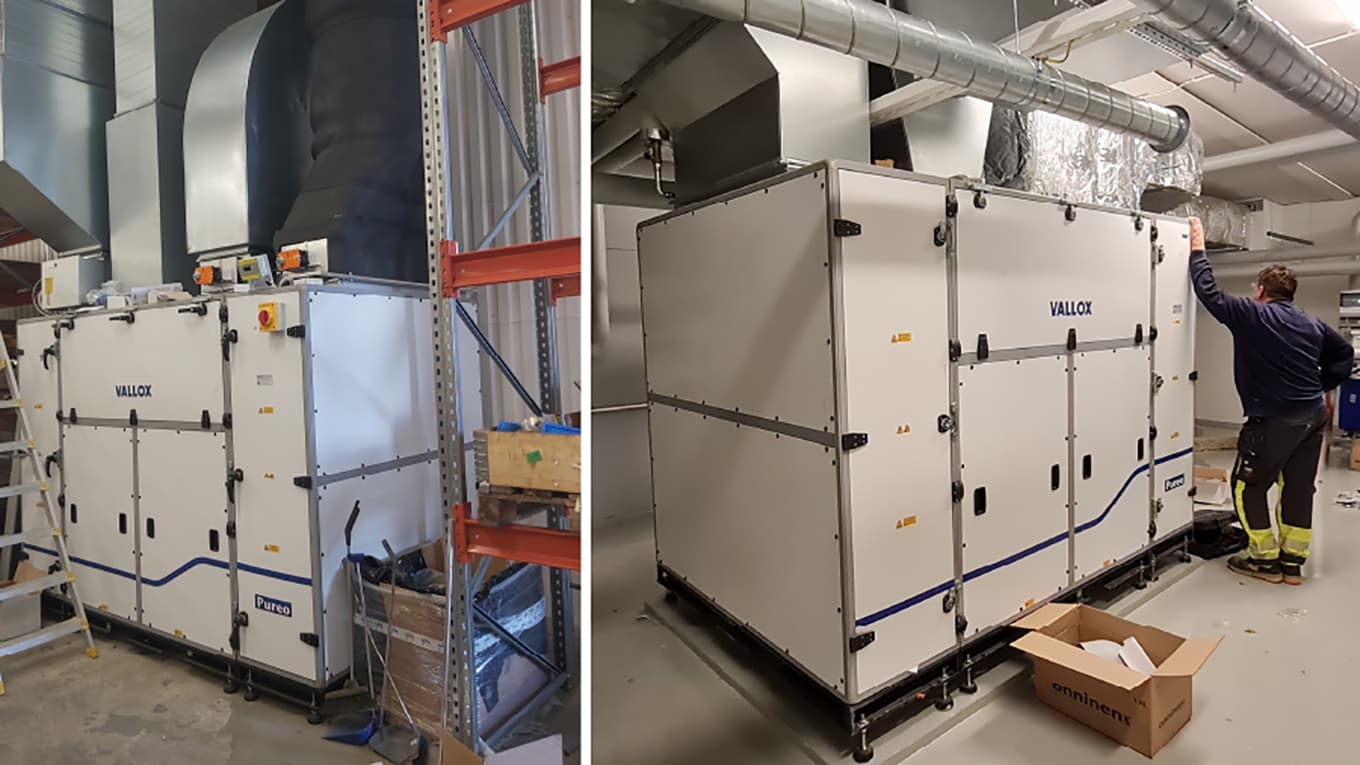

<p data-block-key="e9xof">Vasemmassa kuvassa olevalla metallipajalla ilmankäsittelykoneelle ei ollut saatavilla lämmintä vettä, joten suunnitteluvaiheessa siihen määriteltiin sähköinen jälkilämmitys. Pohjois-Suomessa sijaitsevan kohteen (oikeanpuoleinen kuva) koneeseen asennettiin sähköinen etulämmitys varmistamaan ilmanvaihdon toiminta kylminä talvijaksoina.</p>
Vasemmassa kuvassa olevalla metallipajalla ilmankäsittelykoneelle ei ollut saatavilla lämmintä vettä, joten suunnitteluvaiheessa siihen määriteltiin sähköinen jälkilämmitys. Pohjois-Suomessa sijaitsevan kohteen (oikeanpuoleinen kuva) koneeseen asennettiin sähköinen etulämmitys varmistamaan ilmanvaihdon toiminta kylminä talvijaksoina.

Mitoitusohjelma suunnittelutyön avuksi

Ilmanvaihdon suunnittelijan työssä on tietysti tärkeää täyttää ilmanvaihdon vaatimukset, mutta yhtä tärkeää on suunnitella kohteeseen ja sen käyttäjille sopiva ilmanvaihto. Vallox Pureo -koneiden perusvarustelu sopii useimpiin kohteisiin, mutta monipuoliset lisävarusteet tarjoavat joustavuutta ja niiden avulla koneet saadaan sopimaan vaativiinkin olosuhteisiin.

Suunnittelutyön avuksi Vallox tarjoaa maksuttoman Vallox MySelecta Pureo -mitoitusohjelman, josta löytyy kaikki koneiden tekninen tieto. Ohjelmasta löytyy tässä jutussa mainittujen lisävarusteiden lisäksi mm. moneen kohteeseen hyödyllisiä ilmanlaatuantureita.
