Geberit SuperTube nyt myös Silent-db20-viemärijärjestelmään

– tehokas ratkaisu tilankäyttöön ja korkeisiin äänieristysvaatimuksiin

Kaupallinen yhteistyö

Geberit OyLue lisää→

Päivitetty 17.02.2025

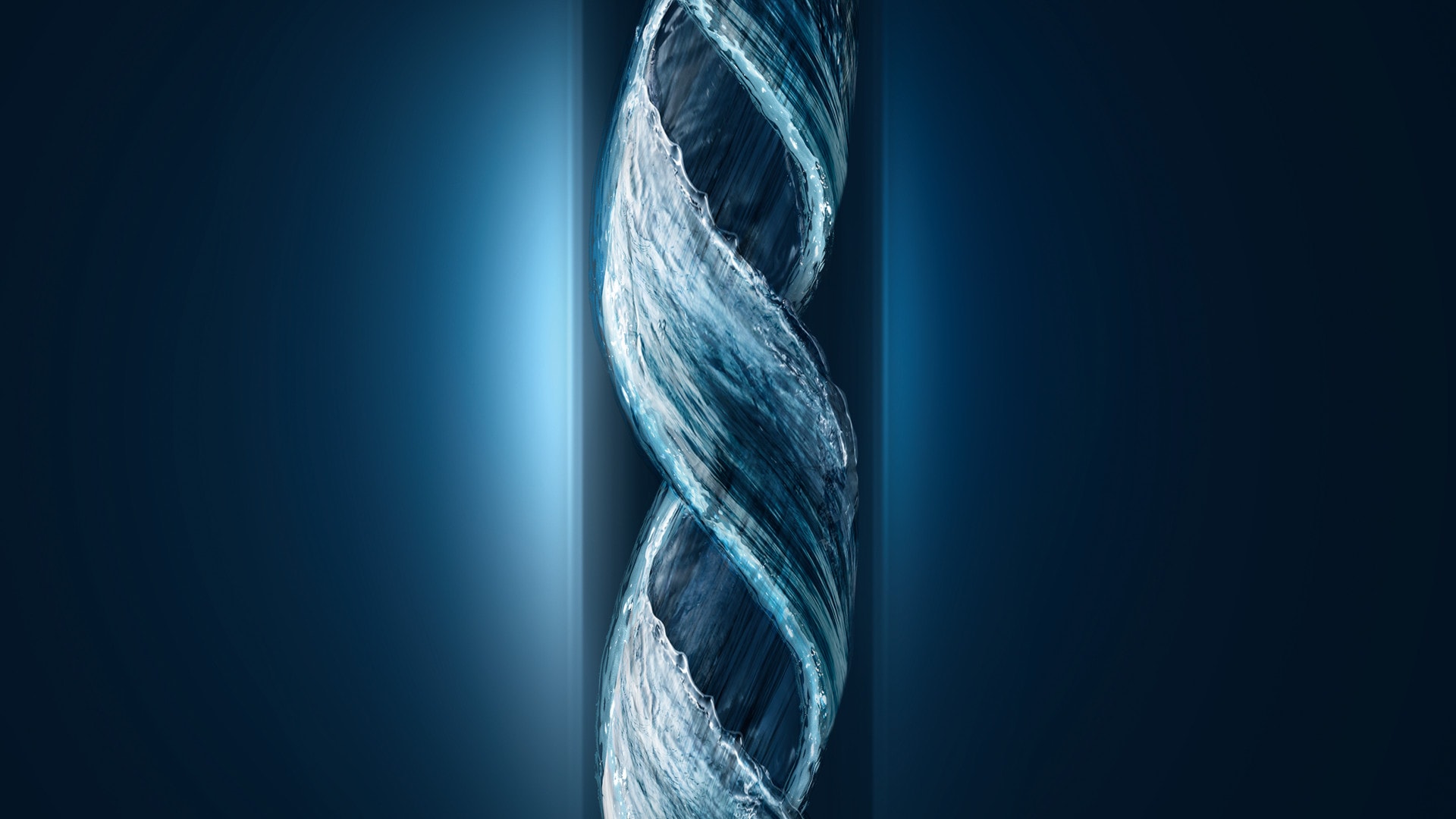

supertube_virtauspyorre_viemarin_pystykokoojassa x

Geberit SuperTube-järjestelmässä ei tarvita erillistä tuuletusputkea. © Geberit

Rakentamisen mullistava Geberit SuperTube-teknologian on saatavissa nyt myös Silent-db20 viemäröintijärjestelmään. SuperTube-viemäriyhteet mahdollistavat suuren viemäröintikapasiteetin ilman rinnakkaistuuletusta, sivuttaissiirtymät voidaan toteuttaa ilman kaatoa jopa 6 metriin saakka sekä epäsuotuisten ja kiellettyjen liitosalueiden määrä vähenee huomattavasti.

Geberit SuperTube-teknologia – Optimoitua hydrauliikkaa

Kun tila on tiukassa, Geberit SuperTube -teknologia on oiva ratkaisu näihin tilanteisiin. Se on erinomainen tilaa säästävä viemäröintijärjestelmä kerrostaloihin verrattuna perinteisiin järjestelmiin. Se säästää tilaa ja lisäksi suunnittelu- ja asennustyö on huomattavasti helpompaa.

Jäteveden hydrauliikka pystykokoojassa vaatii erityishuomiota suunnitteluprosessin aikana. Rakennustilanteen mukaan voidaan joutua suunnittelemaan ylimääräisiä tuuletusputkia tai suurempia putkikokoja, jotta voidaan estää ylipaine tai alipaine järjestelmässä. Lisätuuletusputki voi myös olla tarpeen erityisesti suunnanmuutosten yhteydessä, kuten vaakakokoojaan liityttäessä sekä pystykokoojaviemärin sivuttaissiirroissa. Kaikki nämä seikat on otettava huomioon suunnitteluprosessissa erityisesti silloin, jos viemäröinnille on jätetty vain vähän tilaa.

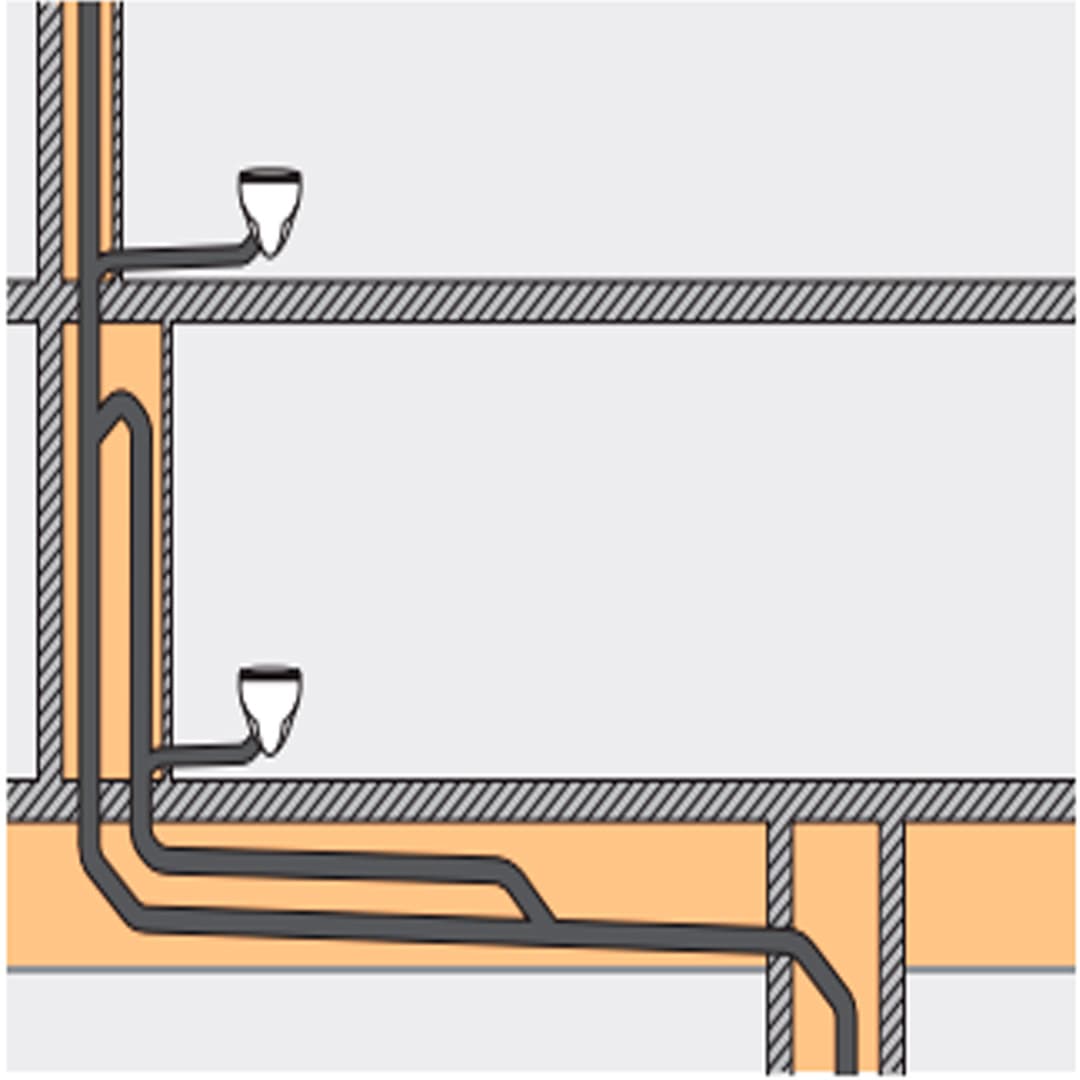

Perinteinen viemärijärjestelmä paineentasaushaaralla sekä vaakakokoojassa tarpeen mukainen kaato.

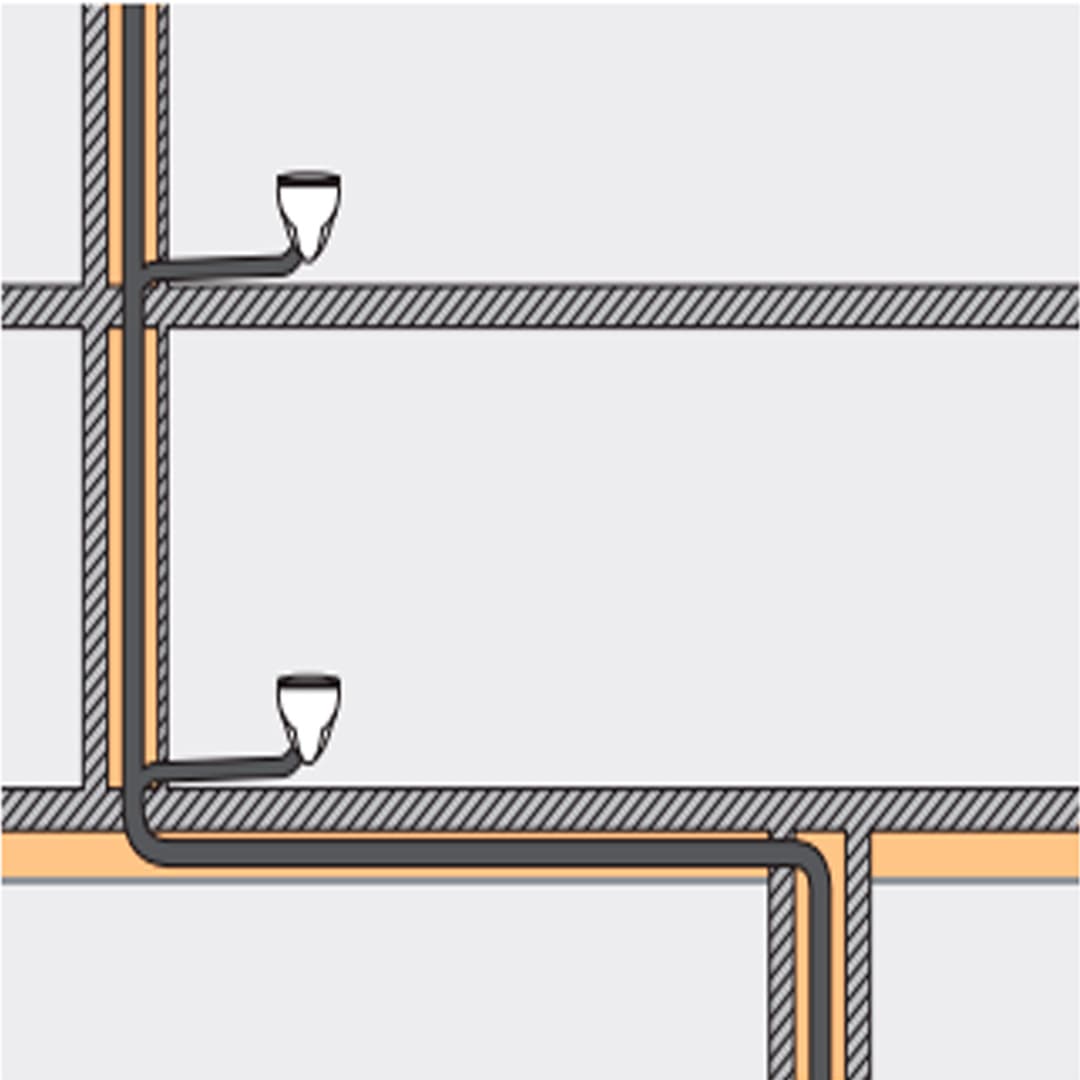

Geberit SuperTuben ansiosta paineentasaushaaraa ei tarvita ja sivuttaissiirto voidaan toteuttaa ilman kaatoa.

SuperTube-teknologian ansiosta vaakasuorissa viemäreissä ei tarvita ylimääräistä tuuletusputkea tai kaatoa. Myöskään paineentasaushaaroja ei tarvita. Tämä tekee viemäröintijärjestelmästä huomattavasti tilaa säästävämmän ja helpottaa suunnittelua, vähentää materiaalin kulutusta ja sujuvoittaa koko asennusprosessia.

SuperTube-teknologiassa optimoitu tuotegeometria ohjaa jäteveden tangentiaalisestipystykokoojaan. Liikkeestä aiheutuva pyörivä jätevesivirtaus luo vakaan ja jatkuvan ilmapylvään pystykokoojan sisälle, mikä tekee paineentasaushaarat tarpeettomiksi.

Info

SuperTube nyt saatavilla myös Geberit Silent-db20 -järjestelmään

SuperTube-teknologia on ollut saatavilla aiemmin Geberitin PE- ja Silent-Pro -viemärijärjestelmiin, mutta nyt se on laajennettu myös Geberit Silent-db20 -järjestelmään. Silent-db20 yhdistää tehokkaan tilankäytön ja huippuluokan äänieristyksen.

Uusi Geberit Silent-db20 SuperTube: Entistä parempi äänieristys

Geberit Silent-db20 SuperTube erottuu erityisen tehokkaalla äänenvaimennuksellaan. Sen korkea ominaispaino ja äänieristysrivat törmäysvyöhykkeillä vähentävät viemärin aiheuttamaa melua huomattavasti. Tämä on erityisen tärkeää korkeissa rakennuksissa, kuten hotelleissa ja asuinrakennuksissa, joissa äänieristysvaatimukset ovat tiukat. Lisäksi optimoitu äänieristys voi tukea kestävän rakentamisen sertifiointeja, kuten DGNB ja BREEA.

Geberit Silent-db20 -viemärijärjestelmän suurempi ominaispaino vähentää putken luonnollista värähtelyä, mikä auttaa eristämään ääntä. Lisäksi törmäysvyöhykkeille lisätyt äänieristysrivat vaimentavat melua entisestään.

Testatakseen äänieristysominaisuuksia Geberit varusti järjestelmällä hydrauliikkatornin pääkonttorissaan Sveitsissä ja suoritti yli 1000 mittausta erilaisissa rakennustilanteissa. Tulokset osoittavat, että Silent-db20 varustettuna SuperTube-teknologialla mahdollistaa jatkuvan 12 l/s viemäröintikapasiteetin putkikoolla d110 ilman samansuuntaista tuuletusputkea, täyttäen samalla äänieristysvaatimukset, joita perinteisessä järjestelmässä tarvitaan putkikoolla d160.

Kun virtausta ohjattiin pystysuorasta putkistosta vaakasuoraan Geberit Silent-db20 BottomTurn -pohjakulman avulla, havaittiin, että virtaus pysyi tasaisena ja äänitaso alhaisena. Perinteisissä järjestelmissä vastaava suunnanmuutos aiheuttaa enemmän turbulenssia ja melua.

Silent-db20 SuperTube -yhteet

Geberit Silent-db20 -viemärijärjestelmää on täydennetty kolmella SuperTube-yhteellä:

Geberit Silent-db20 Sovent -yhde – Ohjaa vettä pystykokoojassa pyörremäiseen liikkeeseen, mikä luo vakaan, jatkuvan ilmapylvään putkiston sisälle.
Geberit Silent-db20 BottomTurn -pohjakulma – Muuntaa pyörivän virtauksen kerrosmaiseksi ilman, että ilmapylväs rikkoutuu, vähentäen impulssihäviöitä.
Geberit Silent-db20 BackFlip -kulmayhde – Palauttaa kerrosmaisen virtauksen pyöriväksi, jolloin ilmapylväs säilyy ennallaan.

SUUNNITTELUTYÖKALU

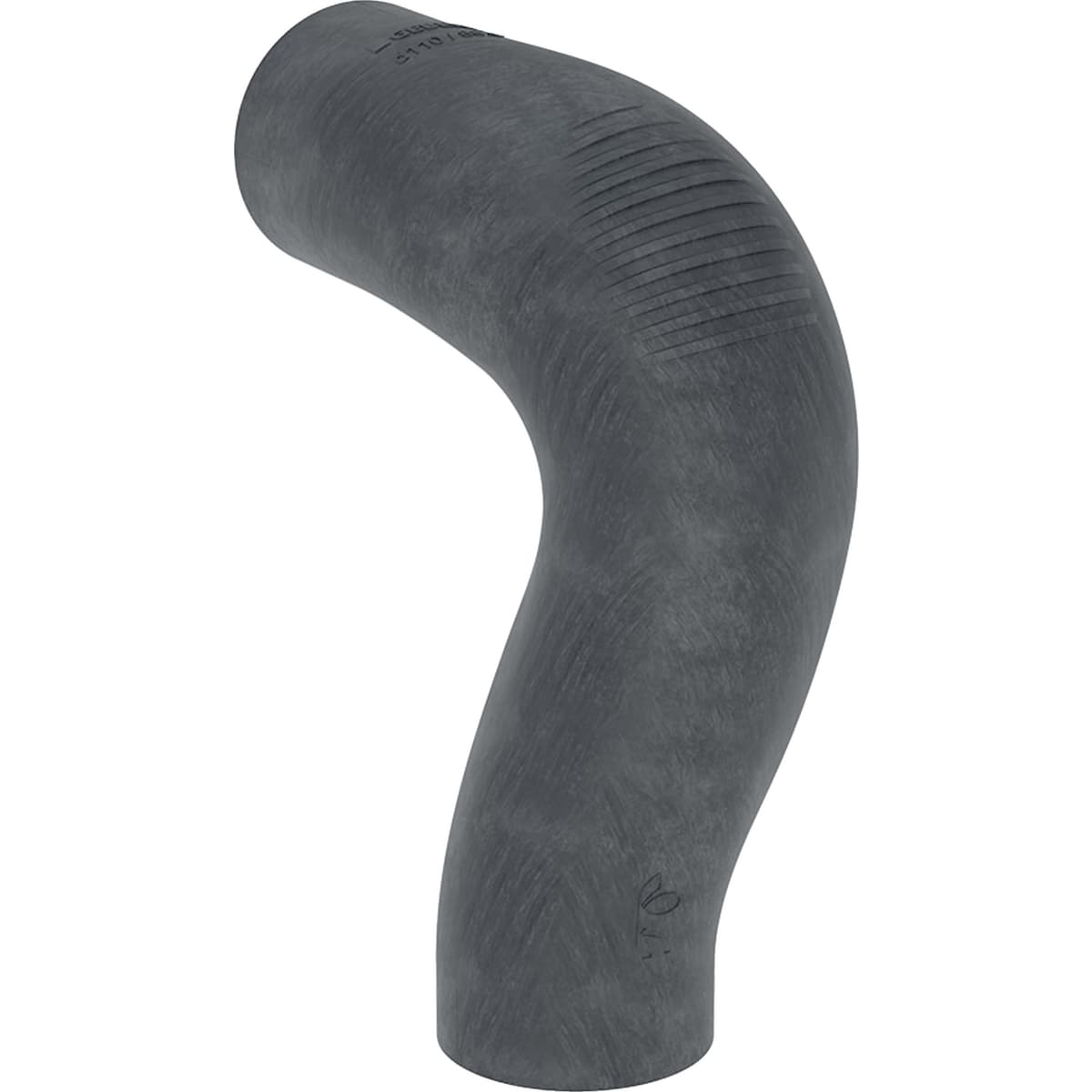

Geberit Silent-db20 BackFlip-kulmayhde

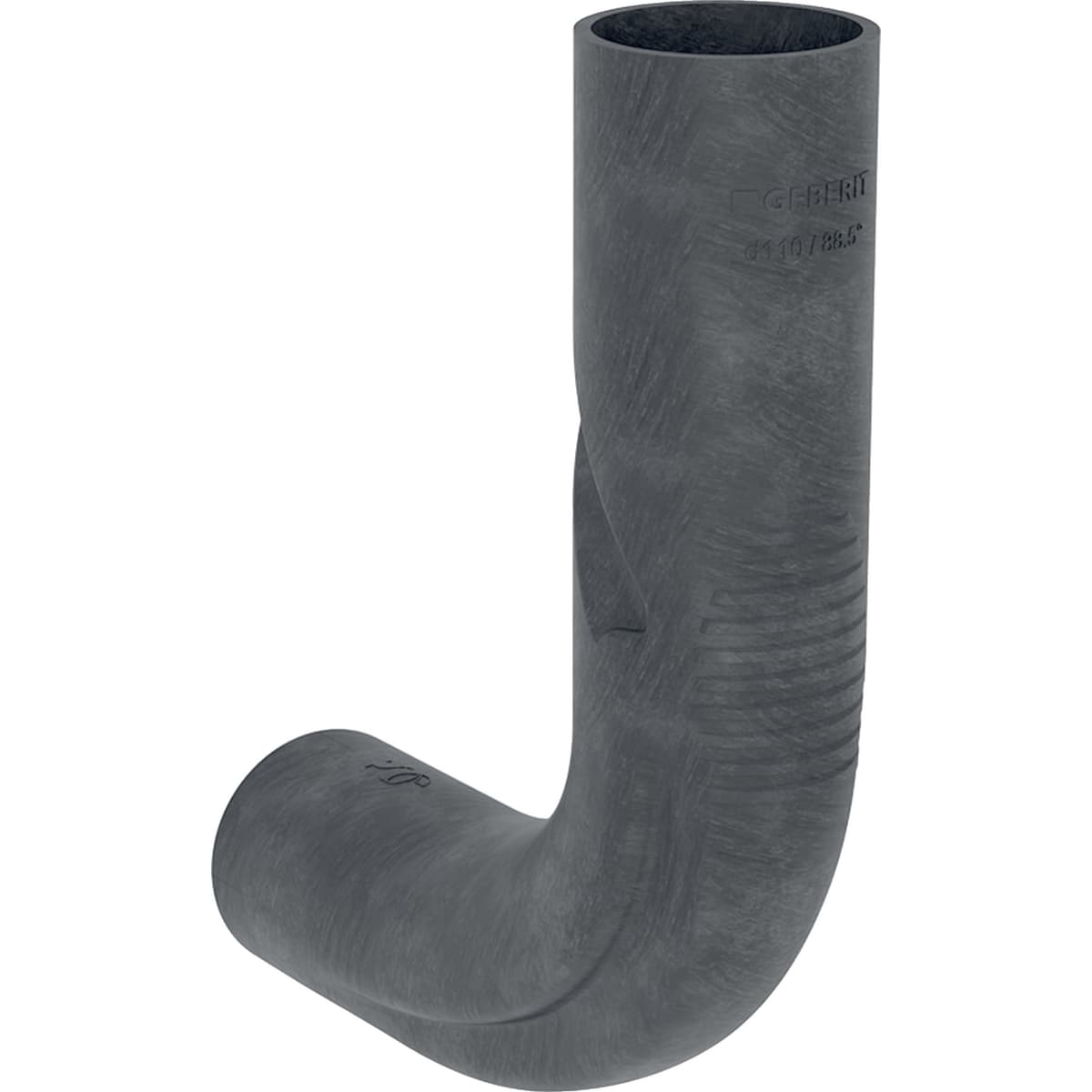

Geberit Silent-db20 Bottom Turna -pohjakulma

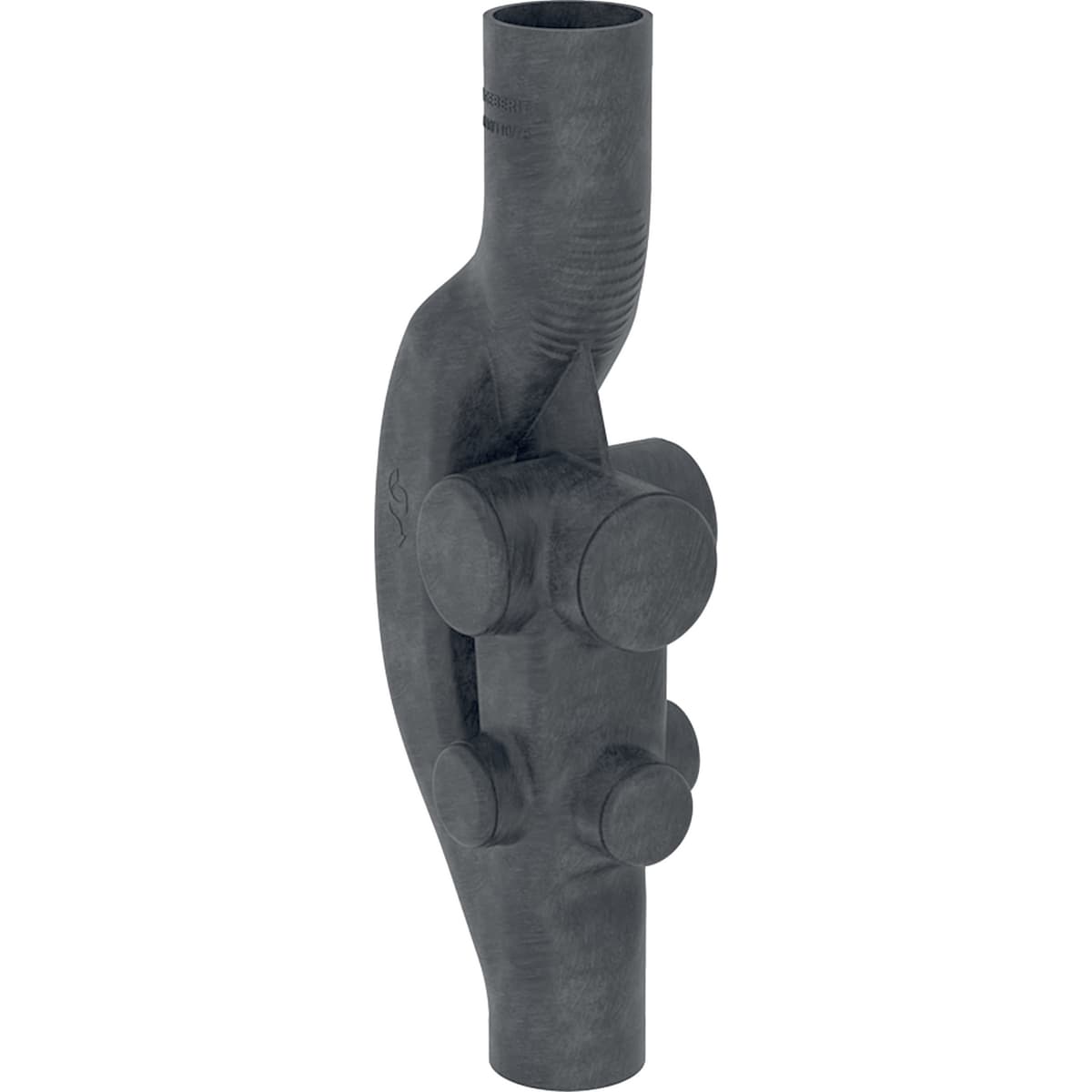

Geberit Silent-db20 Sovent-yhde

Geberit Silent-Pro SuperTube tilaa säästävä viemärijärjestelmä, joka helpottaa merkittävästi suunnittelua

Suurten rakennusten viemärijärjestelmien suunnittelu ja toteutus hydraulisesti toimiviksi on sekä monimutkaista että tilankäytöllisesti haastavaa, erityisesti paineentasaushaarojen osalta, jotka vievät paljon tilaa hormeista. Geberit on kehittänyt ratkaisun tähän ongelmaan: Geberit Silent-Pro -järjestelmä, joka käyttää innovatiivista SuperTube-tekniikkaa. Geberit Silent-Pro SuperTube -viemärijärjestelmä tarjoaa ihanteellisen ratkaisun kerrostalojen suunnitteluun. Tämän innovatiivisen järjestelmän avulla voidaan toteuttaa kerrostalojen viemäröinti ilman kiellettyjä liitosalueita.

Järjestelmä poistaa tarpeen paineentasaushaaroille ja mahdollistaa sivuttaissiirtymien asentamisen ilman kaatoa jopa 6 metrin (halkaisijaltaan 110 mm) tai jopa 4 metrin (halkaisijaltaan 90 mm) etäisyydelle. Tämä avaa mahdollisuuden hyödyntää huonekorkeutta tehokkaammin ja asentaa putket erittäin lähelle kattoa.

Lisäksi järjestelmällä voidaan saavuttaa jopa 15 % suurempi viemäröintikapasiteetti. Putkikoolla d90 viemäröintikapasiteetti kasvaa 3,5 l/s -> 4,0 l/s sekä putkikoolla d110 5,2 l/s -> 6,0 l/s. Tämä mahdollistaa viemäröintijärjestelmien joustavan muutoksen rakennusvaiheen aikana sekä tekee viemäröinnistä muuntojoustavan myös myöhempiä käyttömuutoksia varten.

Optimaalinen hydrauliikka toiminnan taustalla

Geberit Silent-Pro SuperTube -teknologia parantaa viemäröinnin suunnittelua ja asennusta tarjoten enemmän joustavuutta, liikkumavaraa sekä säästöjä materiaalissa ja ajassa. Ratkaisu on optimaalinen myös hydraulisten ominaisuuksiensa puolesta: Geberit SuperTube -teknologiassa pystykokoojassa säilyy katkeamaton ilmapylväs, mikä tehostaa virtausta.

Näin virtaus mahdollistaa sen, että pystykokoojassa ei ole kiellettyjä liitosalueita eikä paineentasaushaaraa tarvita pohjakulmaan tai sivuttaissiirtoon. Sen sijaan kahden 45 asteen kulmayhteen sijaan voidaan valita uusi Geberit SilentPro BottomTurn -yhde, mikä vähentää tilantarvetta ja kaatojen tarvetta.

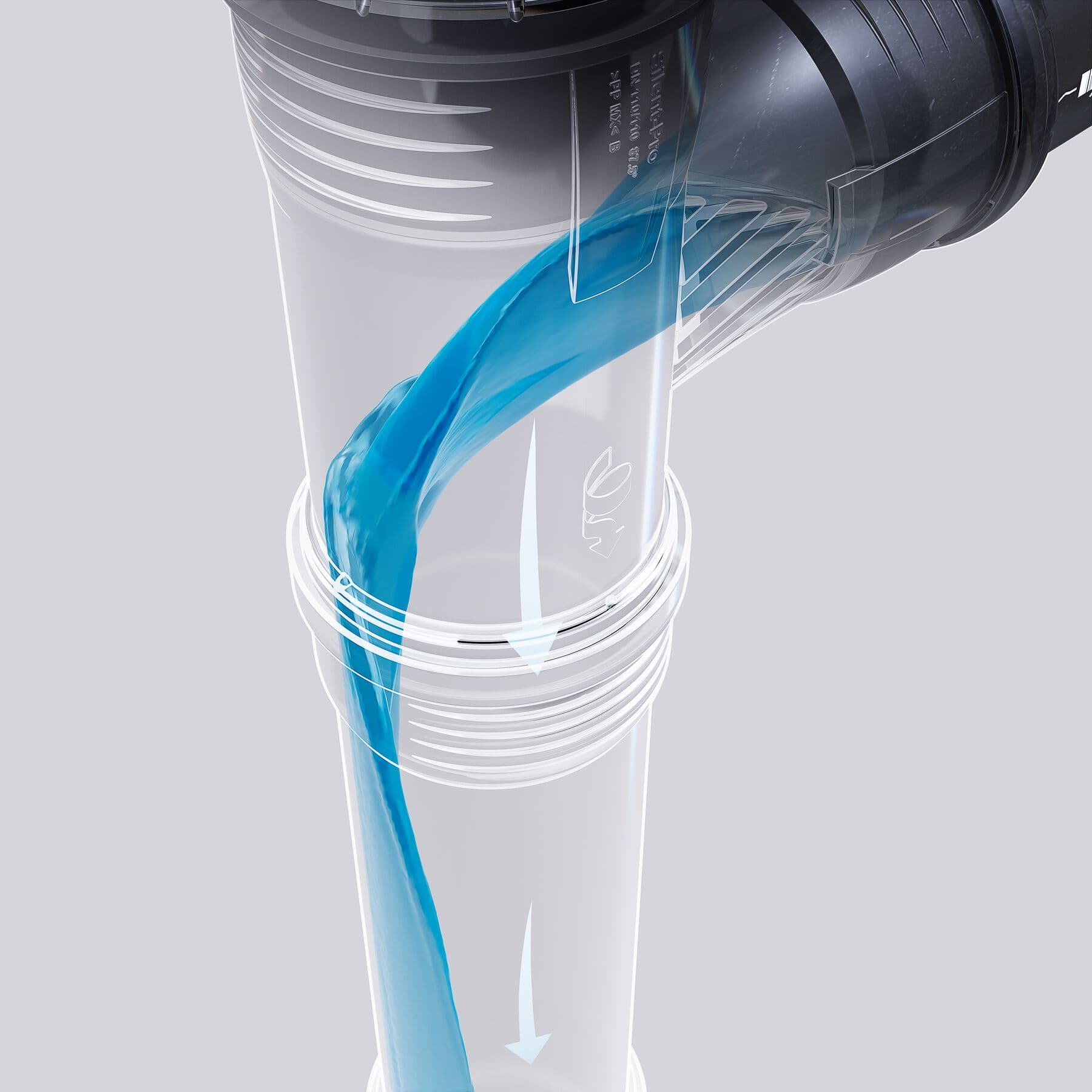

<p data-block-key="utg5u">Optimoitu tuotegeometria ohjaa jäteveden tangentiaalisesti pystykokoojaan. Liikkeestä aiheutuva pyörivä jätevesivirtaus luo vakaan ja jatkuvan ilmapylvään pystykokoojan sisälle. Geberit Silent-Pro Carve-yhteet mahdollistavat yli 15 % suuremman viemäröintikapasiteetin verrattuna perinteisiin haarayhteisiin.</p>

Optimoitu tuotegeometria ohjaa jäteveden tangentiaalisesti pystykokoojaan. Liikkeestä aiheutuva pyörivä jätevesivirtaus luo vakaan ja jatkuvan ilmapylvään pystykokoojan sisälle. Geberit Silent-Pro Carve-yhteet mahdollistavat yli 15 % suuremman viemäröintikapasiteetin verrattuna perinteisiin haarayhteisiin.

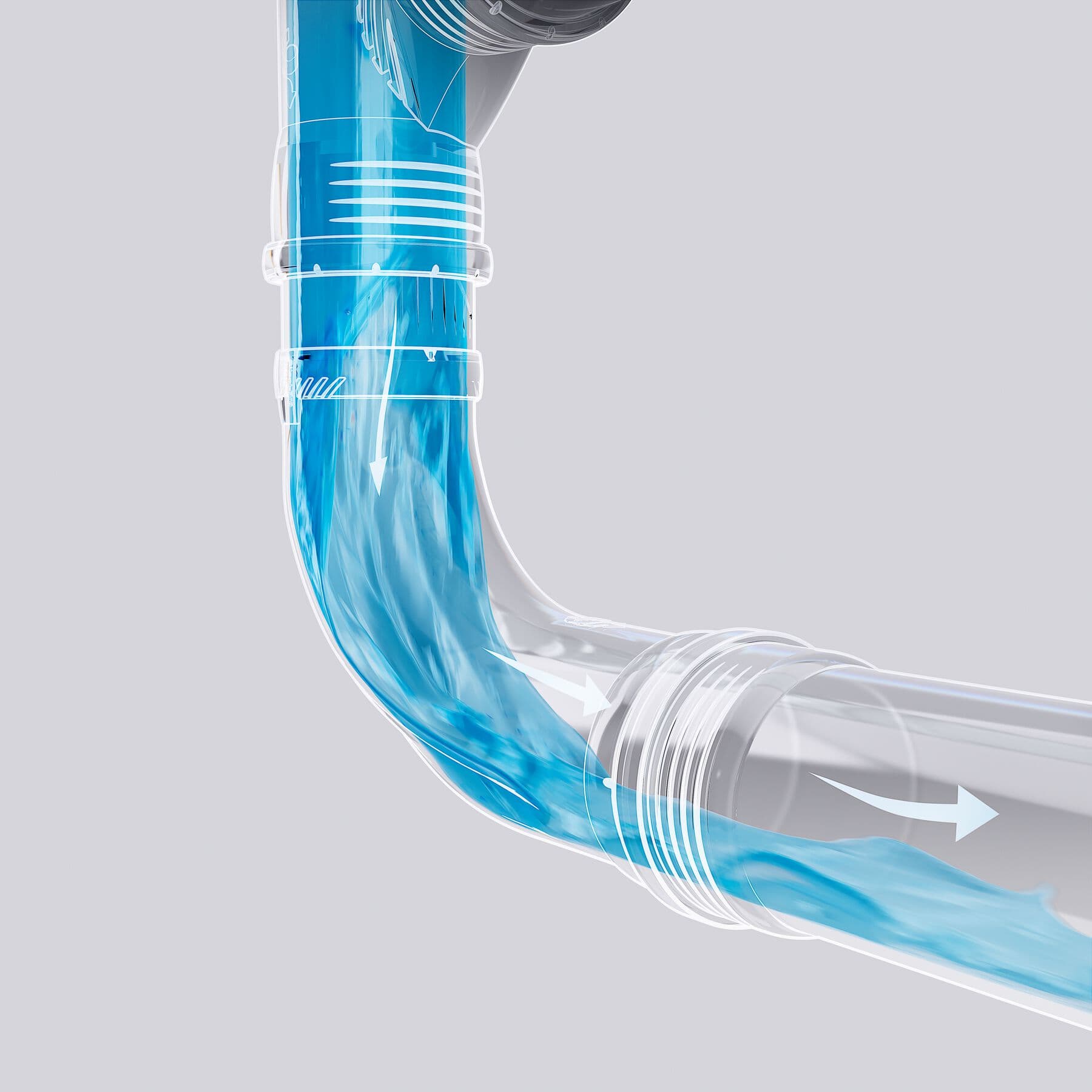

<p data-block-key="utg5u">Geberit Silent-Pro BottomTurn -pohjakulman muotoilu rikkoo vesivuon suunnanmuutoskohdassa ja pyörivä virtaus muuttuu kerrosteiseksi virtaamaksi ilman, että ilmapylväs häiriintyy. Muotoilun avulla virtausprofiilin muutos vähentää huomattavasti energiahäviötä tavanomaisiin ratkaisuihin verrattuna.</p>

Geberit Silent-Pro BottomTurn -pohjakulman muotoilu rikkoo vesivuon suunnanmuutoskohdassa ja pyörivä virtaus muuttuu kerrosteiseksi virtaamaksi ilman, että ilmapylväs häiriintyy. Muotoilun avulla virtausprofiilin muutos vähentää huomattavasti energiahäviötä tavanomaisiin ratkaisuihin verrattuna.

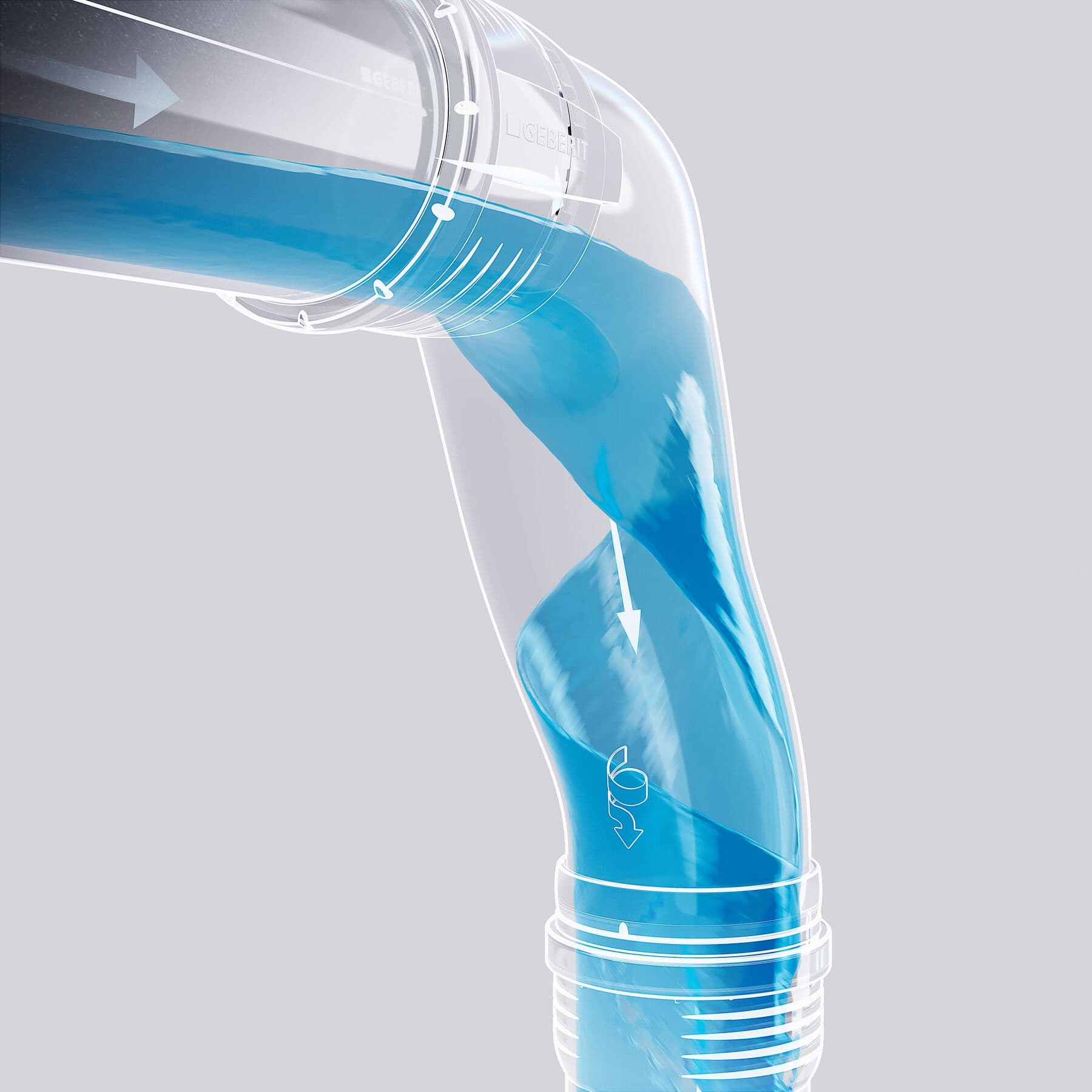

<p data-block-key="utg5u">Geberit Silent-Pro BackFlip -kulmayhde muuttaa kerrostuneen virtaaman jälleen pyöriväksi virtaukseksi ilman hydraulista tukosta. Optimaalinen suunnanmuutos pyörrevyöhykkeellä estää kriittisen alipaineen muodostumisen viemärijärjestelmässä.</p>

Geberit Silent-Pro BackFlip -kulmayhde muuttaa kerrostuneen virtaaman jälleen pyöriväksi virtaukseksi ilman hydraulista tukosta. Optimaalinen suunnanmuutos pyörrevyöhykkeellä estää kriittisen alipaineen muodostumisen viemärijärjestelmässä.

Monipuoliset edut LVI-suunnittelijoille ja LVI-asentajille

Geberit Silent-Pro SuperTube -järjestelmä tarjoaa monia etuja sekä LVI-suunnittelijoille että -asentajille. Sen avulla toteutettava viemäröinti vie vähemmän aikaa ja tilaa, mikä puolestaan merkitsee vähemmän kustannuksia.

LVI-suunnittelijat hyötyvät Geberit Silent-Pro SuperTubesta, koska se antaa enemmän liikkumavaraa kohteiden suunnittelussa. Tämä mahdollistaa huonekorkeuksien täysimääräisen hyödyntämisen ja esimerkiksi viemäriputken asentamisen lähelle kattoa. Lisäksi Geberit Silent-Pro SuperTube tekee viemäröinnin asennuksesta yksinkertaisempaa ja nopeampaa.

Uusien SuperTube-yhteiden käyttö vähentää asennusaikaa ja käytettyä materiaalia, sillä se poistaa tarpeen kaatojen ja paineentasaushaarojen toteuttamiseen sekä niihin liittyvään ylimääräiseen palosuojaamiseen.

SuperTube-järjestelmä tarjoaa joustavuutta myös suunnitteluvaiheen jälkeen, mahdollistaen myöhemmät muutokset. Suurempi liikkumavara ja joustavampi rakennesuunnittelu ovatkin järjestelmän tärkeimpiä etuja.

Näin Geberit Silet-Pro SuperTube-järjestelmä toimii ja säästää tilaa

Info

Kaikki Geberit viemärijärjestelmät:
